U krajoliku proizvodnje elektronike, prijelaz s tradicionalnog lemljenja s olovom na lemljenje bez olova bio je značajan pomak potaknut zabrinutošću za okoliš i zdravlje. Kao dugogodišnjeg dobavljača dip induktora, stalno me pitaju o kompatibilnosti naših proizvoda s procesima lemljenja bez olova. U ovom ćemo članku istražiti različite aspekte te kompatibilnosti.
Razumijevanje dip induktora
Dip Type Inductors bitna su komponenta u širokom rasponu elektroničkih uređaja. Dostupni su u različitim oblicima kao što suDip Power Inductor,Induktor bubnja, iInduktor jezgre bubnja. Ovi induktori dizajnirani su za pružanje induktiviteta, što je ključno za funkcije poput filtriranja, pohrane energije i obrade signala u elektroničkim krugovima.

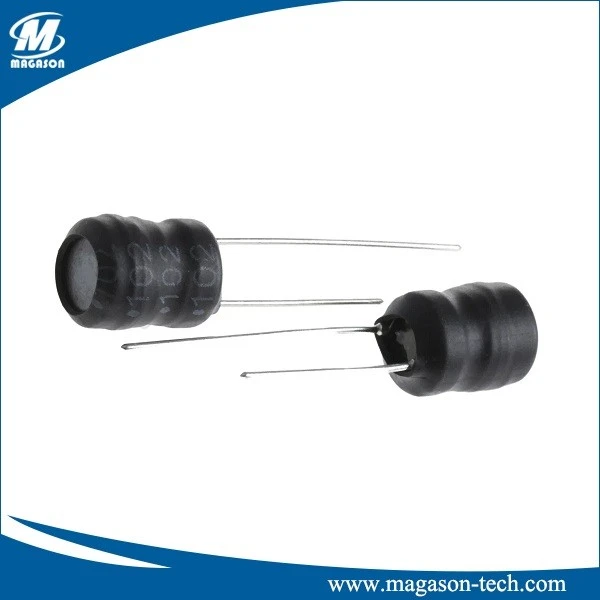

Dip Power induktori često se koriste u krugovima napajanja gdje mogu podnijeti visoke struje i učinkovito pohranjivati energiju. Izrađeni su da izdrže električna naprezanja povezana s pretvorbom energije. Induktori s bubanjskim zavojnicama, s druge strane, karakteriziraju zavojnica omotana oko jezgre u obliku bubnja. Ovaj dizajn nudi dobru ravnotežu između vrijednosti induktiviteta i fizičke veličine, što ih čini prikladnima za razne primjene, od potrošačke elektronike do industrijskih kontrolnih sustava. Induktori s jezgrom bubnja imaju strukturu jezgre koja osigurava zatvorenu magnetsku stazu, što pomaže u smanjenju elektromagnetskih smetnji (EMI) i poboljšanju ukupne izvedbe kruga.
Prijelaz na olovo - besplatno lemljenje
Prelazak na lemljenje bez olova prvenstveno je posljedica štetnih učinaka olova na okoliš i zdravlje. Olovo je otrovni teški metal koji se može nakupljati u ljudskom tijelu i uzrokovati razne zdravstvene probleme, uključujući neurološka oštećenja, osobito kod djece. Osim toga, kada se elektronički otpad koji sadrži olovo odlaže na odlagališta, olovo može iscuriti u tlo i vodu, zagađujući okoliš.
Kako bi se riješili ti problemi, implementirani su međunarodni propisi kao što je Direktiva o ograničenju opasnih tvari (RoHS). Ovi propisi ograničavaju upotrebu olova i drugih opasnih tvari u elektroničkim proizvodima. Kao rezultat toga, elektronska industrija je bila prisiljena prihvatiti postupke lemljenja bez olova.
Izazovi kompatibilnosti
Kada je riječ o kompatibilnosti dip induktora s lemljenjem bez olova, potrebno je razmotriti nekoliko izazova.
Temperaturna osjetljivost
Lemovi bez olova obično imaju višu točku taljenja u usporedbi s tradicionalnim lemovima na bazi olova. Na primjer, točka taljenja uobičajenog lema na bazi olova (Sn63Pb37) je oko 183°C, dok lemovi bez olova poput Sn96.5Ag3.0Cu0.5 imaju talište od oko 217 - 221°C. Ova viša temperatura lemljenja može predstavljati problem za induktore tipa Dip.
Povećana temperatura može uzrokovati toplinski stres na komponentama induktora. Zavojnica, jezgra i završni materijali mogu se širiti i skupljati različitim brzinama, što dovodi do mehaničkog naprezanja. Tijekom vremena, ovaj stres može uzrokovati labavljenje zavojnice, pucanje jezgre ili odvajanje završetka od tijela induktora. To može rezultirati promjenom električnih svojstava induktora, kao što je smanjenje induktiviteta ili povećanje otpora.
Lemljivost
Površinska obrada završetaka induktora igra ključnu ulogu u mogućnosti lemljenja. Kod lemljenja na bazi olova, tradicionalne završne obrade površina kao što su legure kositra i olova dobro funkcioniraju. Međutim, kod lemljenja bez olova, ti završni slojevi možda neće biti kompatibilni. Za lemljenje bez olova često se koriste površinske obrade kao što su čisti kositar, srebro ili paladij-nikal.
Ako završna obrada površine naših induktora potapanja nije optimizirana za lemljenje bez olova, to može dovesti do problema poput slabog vlaženja. Loše vlaženje znači da se lem ne raspoređuje ravnomjerno po površini završetka, što može rezultirati slabim lemljenim spojevima. Vjerojatnije je da će ovi slabi spojevi otkazati pod mehaničkim opterećenjem ili promjenama temperature tijekom rada elektroničkog uređaja.
Kompatibilnost materijala
Materijali korišteni u konstrukciji dip induktora moraju biti kompatibilni s postupkom lemljenja bez olova. Na primjer, izolacijski materijali koji se koriste za oblaganje žica zavojnice moraju izdržati više temperature lemljenja bez olova bez degradacije. Ako se izolacijski materijal pokvari, to može uzrokovati kratke spojeve između zavoja zavojnice, što dovodi do potpunog kvara induktora.
Naša rješenja kao dobavljača
Kao dobavljač induktora tipa Dip, aktivno radimo na osiguravanju kompatibilnosti naših proizvoda s lemljenjem bez olova.
Optimizacija toplinskog dizajna
Redizajnirali smo naše strukture induktora kako bismo bolje podnosili više temperature lemljenja bez olova. Na primjer, koristimo materijale s većom toplinskom vodljivošću u konstrukciji jezgre i zavojnice. To pomaže učinkovitijem odvođenju topline tijekom procesa lemljenja, smanjujući toplinski stres na komponentama induktora.
Također provodimo opsežne toplinske simulacije i testiranja kako bismo osigurali da naši induktori mogu izdržati temperaturne profile procesa lemljenja bez olova. Pažljivim kontroliranjem raspodjele temperature unutar induktora možemo minimizirati rizik od toplinskog oštećenja.
Poboljšanje završne obrade površine
Prebacili smo se na kompatibilne završne obrade površine bez olova za naše induktorske završetke. Naš tim za istraživanje i razvoj testirao je različite završne obrade površina kako bi pronašli najbolje za lemljenje bez olova. Trenutačno koristimo površinske završne obrade na bazi čistog kositra i srebra, koje pružaju izvrsnu sposobnost lemljenja i dugotrajnu pouzdanost u aplikacijama lemljenja bez olova.
Osim toga, poboljšali smo naše proizvodne procese kako bismo osigurali postojanost završne obrade površine. To pomaže osigurati da svaki induktor koji proizvedemo ima istu visokokvalitetnu sposobnost lemljenja, smanjujući rizik od grešaka pri lemljenju.
Odabir materijala i kontrola kvalitete
Pažljivo smo odabrali materijale koji se koriste u našim induktorima za uranjanje kako bismo osigurali njihovu kompatibilnost s lemljenjem bez olova. Naši izolacijski materijali posebno su odabrani zbog svoje otpornosti na visoke temperature. Također imamo uspostavljen strogi sustav kontrole kvalitete kako bismo osigurali da svi materijali zadovoljavaju naše visoke standarde.
Prije nego što se bilo koji novi materijal koristi u proizvodnji, on prolazi niz testova, uključujući testove toplinskog ciklusa, testove lemljenja i testove električnih performansi. To nam pomaže identificirati i ukloniti sve potencijalne probleme vezane uz materijal prije nego što utječu na konačni proizvod.
Studije slučaja
Kako bismo ilustrirali učinkovitost naših rješenja, pogledajmo nekoliko studija slučaja.
Jedan od naših kupaca, proizvođač potrošačke elektronike, iskusio je visoke stope kvarova na svojim proizvodima nakon prelaska na lemljenje bez olova. Koristili su naše standardne dip induktore, koji su izvorno dizajnirani za lemljenje na bazi olova. Nakon analize problema, dali smo im uzorak naših induktora kompatibilnih bez olova. Ovi induktori imali su optimizirani toplinski dizajn, poboljšanu površinsku obradu i pažljivo odabrane materijale.
Kupac je proveo niz testova na novim induktorima i otkrio da je stopa kvarova značajno smanjena. Proces lemljenja postao je pouzdaniji, a ukupna izvedba njihovih proizvoda poboljšana. Ovaj uspješan slučaj pokazuje da su se naši napori u osiguravanju kompatibilnosti dip induktora s lemljenjem bez olova isplatili.
Zaključak
U zaključku, iako postoje izazovi u izradi induktora tipa Dip Type koji su kompatibilni s lemljenjem bez olova, naša tvrtka kao dobavljač poduzela je proaktivne korake za rješavanje ovih problema. Optimizacijom toplinskog dizajna, poboljšanjem završne obrade površine i strogim odabirom materijala i kontrolom kvalitete, uspjeli smo proizvesti visokokvalitetne dip induktore koji su u potpunosti kompatibilni s procesima lemljenja bez olova.
Ako ste na tržištu za induktore tipa dip i zabrinuti ste zbog kompatibilnosti lemljenja bez olova, preporučujemo vam da nam se obratite za konzultacije. Naš tim stručnjaka spreman je pomoći vam pronaći prava rješenja za induktore za vaše specifične potrebe. Radujemo se prilici da radimo s vama i doprinesemo uspjehu vaših elektroničkih proizvoda.
Reference
- RoHS Direktiva: EU Direktiva 2011/65/EU
- IPC standardi: IPC - J - STD - 001 za zahtjeve za lemljenje
- Konferencija o elektroničkim komponentama i tehnologiji (ECTC) Zbornik radova koji se odnose na lemljenje bez olova i kompatibilnost induktora
