Kao iskusan dobavljač zračnih zavojnica, često sam nailazio na upite o izvedivosti korištenja zračnih zavojnica u filtrima. Ova tema nije samo od velikog interesa za profesionalce u industriji, već također ima značajan potencijal za različite primjene. U ovom blogu zadubit ću se u tehničke aspekte, prednosti i ograničenja korištenja zračnih zavojnica u filtrima, pružajući vam sveobuhvatno razumijevanje ove teme.
Tehnički principi zračnih zavojnica i filtara

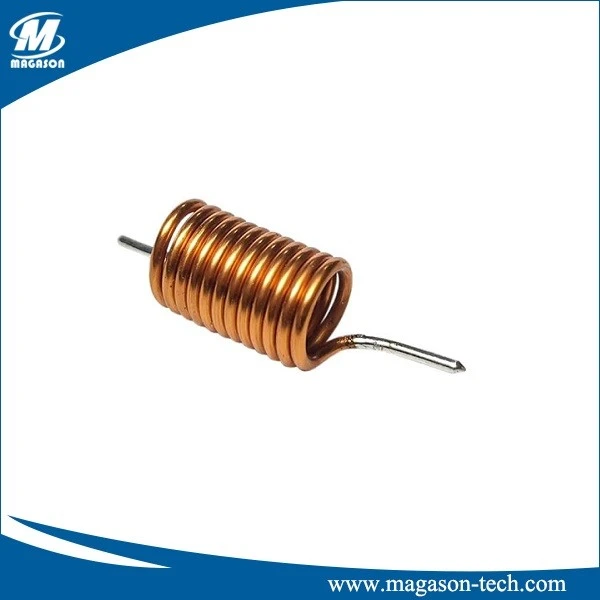

Prije nego što raspravljamo o tome mogu li se zračne zavojnice koristiti u filtrima, bitno je razumjeti osnovne principe obje komponente. Zračna zavojnica, također poznata kao anInduktor zračne rane, je induktor koji koristi zrak kao materijal jezgre. Za razliku od drugih vrsta induktora koji koriste feromagnetske materijale kao što su željezo ili ferit, zračne zavojnice imaju relativno nisku vrijednost induktiviteta, ali nude nekoliko jedinstvenih prednosti, uključujući male gubitke, visoki Q-faktor i izvrsnu stabilnost u širokom rasponu frekvencija.
S druge strane, filtri su elektronički sklopovi dizajnirani da selektivno propuštaju ili blokiraju određene frekvencije dok dopuštaju drugima da prođu. Postoji nekoliko vrsta filtara, uključujući niskopropusne filtre, visokopropusne filtre, pojasne filtre i propusne filtre. Svaka vrsta filtra ima specifičnu karakteristiku frekvencijskog odziva, koja je određena vrijednostima njegovih pasivnih komponenti, kao što su otpornici, kondenzatori i induktori.
Prednosti korištenja zračnih zavojnica u filtrima
Jedna od primarnih prednosti korištenja zračnih zavojnica u filtrima su karakteristike niskih gubitaka. Budući da zrak ima vrlo nisku magnetsku permeabilnost, postoji minimalan gubitak vrtložne struje i gubitak histereze u zračnim zavojnicama u usporedbi s induktorima s feromagnetskom jezgrom. To rezultira višim Q-faktorom, koji je mjera učinkovitosti induktora. Visoki Q-faktor znači da induktor može pohraniti više energije i raspršiti manje energije kao toplinu, što ga čini idealnim za upotrebu u visokofrekventnim filterima gdje je mali gubitak kritičan.
Još jedna prednost zračnih zavojnica je njihova izvrsna stabilnost u širokom rasponu frekvencija. Za razliku od induktora s feromagnetskom jezgrom, koji mogu pokazati značajne promjene induktiviteta i Q-faktora s promjenama frekvencije, zračne zavojnice imaju relativno ravnu karakteristiku frekvencijskog odziva. To ih čini prikladnima za upotrebu u filtrima koji zahtijevaju stabilan frekvencijski odziv u širokom frekvencijskom rasponu, kao što su širokopojasni filtri i RF filtri.
Osim toga, zračne zavojnice je relativno lako proizvesti i imaju jednostavnu strukturu. Mogu se namotavati pomoću različitih materijala žice, kao što su bakar, aluminij i srebro, i mogu biti dizajnirani da imaju različite oblike i veličine kako bi zadovoljili specifične zahtjeve primjene. Ova fleksibilnost u dizajnu čini zračne zavojnice popularnim izborom za dizajnere filtera koji trebaju optimizirati rad svojih filtera.
Ograničenja korištenja zračnih zavojnica u filtrima
Unatoč brojnim prednostima, zračne zavojnice imaju i neka ograničenja kada je u pitanju njihova upotreba u filtrima. Jedno od glavnih ograničenja je njihova relativno niska vrijednost induktiviteta. Budući da zrak ima vrlo nisku magnetsku permeabilnost, teško je postići visoke vrijednosti induktiviteta pomoću zračnih zavojnica. To može biti problem u primjenama gdje je potrebna velika induktivnost, kao što su niskofrekventni filtri i filtri snage.
Drugo ograničenje zračnih zavojnica je njihova osjetljivost na vanjska magnetska polja. Budući da zračne zavojnice nemaju feromagnetsku jezgru koja ih štiti od vanjskih magnetskih polja, na njih mogu lako utjecati obližnji magnetski izvori, kao što su transformatori, motori i drugi induktori. To može rezultirati neželjenim spajanjem i smetnjama, što može pogoršati rad filtra.
Osim toga, zračne zavojnice mogu biti relativno velike i teške u usporedbi s drugim vrstama induktora, posebno kada su potrebne visoke vrijednosti induktiviteta. To može biti problem u aplikacijama gdje su prostor i težina kritični, kao što su prijenosni elektronički uređaji i aplikacije u zrakoplovstvu.
Primjena zračnih zavojnica u filtrima
Unatoč svojim ograničenjima, zračne zavojnice naširoko se koriste u različitim primjenama filtera, posebno u visokofrekventnim i RF krugovima. Neke od uobičajenih primjena zračnih zavojnica u filtrima uključuju:
- RF filteri:Zračne zavojnice se obično koriste u RF filtrima za postizanje visokog Q-faktora i niskih gubitaka. Često se koriste u band-pass filtrima, band-stop filtrima i niskopropusnim filtrima za selektivno propuštanje ili blokiranje određenih frekvencija u RF spektru.
- Širokopojasni filtri:Zračne zavojnice također se koriste u širokopojasnim filtrima za pružanje stabilnog frekvencijskog odziva u širokom rasponu frekvencija. Često se koriste u aplikacijama gdje je potrebna široka propusnost, kao što su bežični komunikacijski sustavi i radarski sustavi.
- Mreže za usklađivanje antena:Zračne zavojnice koriste se u mrežama za usklađivanje antene kako bi se impedancija antene uskladila s impedancijom dalekovoda. To pomaže da se poveća prijenos snage između antene i dalekovoda, poboljšavajući učinkovitost antenskog sustava.
- Filtri snage:Iako se zračne zavojnice obično ne koriste u filtrima za napajanje zbog svoje niske vrijednosti induktiviteta, mogu se koristiti u nekim primjenama gdje su kritični mali gubici i visoki Q-faktor. Na primjer, zračne zavojnice mogu se koristiti u visokofrekventnim energetskim filtrima za smanjenje prekidačkog šuma i elektromagnetskih smetnji (EMI) koje stvaraju uređaji energetske elektronike.
Zaključak
Zaključno, zračne zavojnice mogu se koristiti u filtrima i nude nekoliko prednosti, uključujući male gubitke, visoki Q-faktor i izvrsnu stabilnost u širokom rasponu frekvencija. Međutim, oni također imaju neka ograničenja, poput niske vrijednosti induktiviteta, osjetljivosti na vanjska magnetska polja i relativno velike veličine i težine. Stoga prikladnost korištenja zračnih zavojnica u filtrima ovisi o specifičnim zahtjevima primjene i kompromisima između prednosti i ograničenja.
Ako ste zainteresirani za korištenje zračnih zavojnica u aplikacijama za filtriranje, potičem vas da nas kontaktirate kako bismo razgovarali o vašim specifičnim zahtjevima. Kao vodeći dobavljač zračnih zavojnica, imamo veliko iskustvo u projektiranju i proizvodnji visokokvalitetnih zračnih zavojnica za različite primjene. Možemo raditi s vama na razvoju prilagođenih rješenja koja zadovoljavaju vaše specifične potrebe i zahtjeve.
