Može li se zavojnica Rogowskog koristiti u brodskim električnim sustavima?
Kao dobavljač Rogowski zavojnica, često su me pitali o izvedivosti korištenja našeg proizvoda u brodskim električnim sustavima. U ovom blogu zadubit ću se u tehničke aspekte, prednosti i potencijalne izazove integracije Rogowski Coils u ova složena pomorska okruženja.
Tehnički pregled zavojnica Rogowskog
Rogowski zavojnice su neintruzivni strujni senzori koji rade na temelju Faradayeva zakona elektromagnetske indukcije. Za razliku od tradicionalnih strujnih transformatora (CT), oni nemaju magnetsku jezgru. Umjesto toga, sastoje se od savitljive zavojnice žice omotane oko nemagnetskog kalupa. Kada izmjenična struja (AC) prolazi kroz vodič, stvara magnetsko polje. Zavojnica Rogowskog okružuje vodič, a promjenjivo magnetsko polje inducira elektromotornu silu (EMF) u zavojnici. Taj inducirani napon proporcionalan je brzini promjene struje u vodiču.

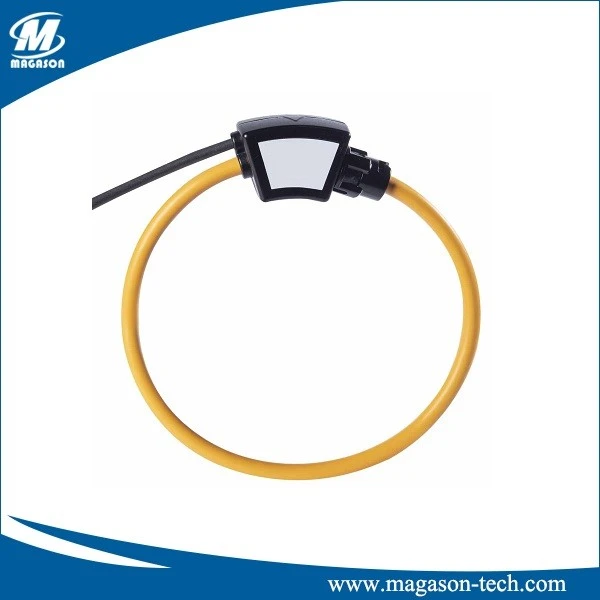

Izlaz zavojnice Rogowskog je signal napona koji je povezan s derivacijom struje. Za dobivanje stvarne vrijednosti struje potrebno je integrirati izlazni napon. To se može učiniti pomoću vanjskog integratorskog kruga, koji je često uključen u aPretvornik struje Rogowskog.
Prikladnost za brodske električne sustave
Brodski električni sustavi jedinstveni su na mnogo načina. Moraju biti pouzdani, kompaktni i sposobni izdržati teške uvjete okoline kao što su vibracije, temperaturne varijacije i vlaga.
Prednosti korištenja Rogowskijevih zavojnica
- Nenametljiva instalacija: Jedna od najznačajnijih prednosti Rogowski zavojnica je njihova nenametljiva priroda. Na brodu, gdje je prostor često ograničen, a električni sustavi složeni, ugradnja tradicionalnih CT-ova može biti izazovna. Rogowski zavojnice mogu se jednostavno omotati oko postojećih vodiča bez potrebe za odspajanjem strujnog kruga. To pojednostavljuje postupak instalacije i smanjuje rizik od električnih kvarova tijekom instalacije.
- Širok raspon frekvencija: Brodski električni sustavi mogu sadržavati različitu električnu opremu, od kojih neke generiraju nesinusne struje s visokofrekventnim komponentama. Zavojnice Rogowskog imaju širok frekvencijski odziv, obično od nekoliko herca do nekoliko megaherca. To im omogućuje precizno mjerenje struja sa složenim valnim oblicima, što je ključno za praćenje performansi modernih uređaja energetske elektronike kao što su pogoni promjenjive frekvencije (VFD) koji se koriste u brodskim pogonskim sustavima.
- Lagan i kompaktan dizajn: Težina je ključni čimbenik u dizajnu broda. Rogowski zavojnice su lagane i imaju mali oblik u usporedbi s tradicionalnim CT-ima. To ih čini idealnim izborom za primjene u kojima su važni ušteda na težini i prostoru, kao što su električni paneli brodova.
- Sigurnost: Budući da Rogowski zavojnice nemaju magnetsku jezgru, ne dolazi do zasićenja u uvjetima visoke struje. Ovo eliminira rizik od pregrijavanja i oštećenja senzora, što je potencijalna opasnost kod tradicionalnih CT-ova. Dodatno, nevodljiva priroda zavojnice smanjuje rizik od strujnog udara tijekom instalacije i održavanja.
Izazovi i razmatranja
- Zahtjevi integratora: Kao što je ranije spomenuto, Rogowski zavojnice zahtijevaju vanjski integrator za dobivanje stvarne vrijednosti struje. Izvedba integratora može utjecati na točnost mjerenja struje. U brodskom okruženju, gdje je prisutan električni šum, integrator mora biti pažljivo dizajniran da odbije šum i omogući točnu integraciju.
- Uvjeti okoline: Iako su Rogowski zavojnice općenito otpornije na čimbenike okoliša od tradicionalnih CT-ova, ipak ih je potrebno zaštititi od ekstremnih uvjeta. Na primjer, visoka vlažnost može uzrokovati koroziju izolacije zavojnice, a pretjerane vibracije mogu oštetiti zavojnicu ili njezine spojeve. Stoga su potrebne odgovarajuće tehnike kapsuliranja i montiranja kako bi se osigurala dugoročna pouzdanost zavojnica Rogowski u primjenama na brodu.
- Kalibriranje: Kao i svaki mjerni uređaj, Rogowski zavojnice moraju biti kalibrirane kako bi se osiguralo točno mjerenje struje. Na brodu, gdje električni sustav može biti podložan čestim promjenama i smetnjama, neophodna je redovita kalibracija. Međutim, kalibracija zavojnica u brodskom okruženju može biti izazovna zbog ograničenog pristupa opremi za kalibraciju i potrebe da se vrijeme zastoja svede na minimum.
Studije slučaja i aplikacije u stvarnom svijetu
Bilo je nekoliko uspješnih primjena zavojnica Rogowskog u brodskim električnim sustavima. Na primjer, na nekim modernim brodovima za krstarenje, Rogowski zavojnice koriste se za praćenje struje u sustavu distribucije električne energije. Preciznim mjerenjem struje brodski inženjeri elektrotehnike mogu otkriti sve nenormalne uvjete opterećenja i poduzeti preventivne mjere za izbjegavanje prekida napajanja.
U mornaričkim brodovima Rogowski zavojnice koriste se za nadzor električnih sustava velike snage, poput onih koji napajaju brodske sustave naoružanja i propulzijske motore. Nenametljiva instalacija i širok raspon frekvencija zavojnica čine ih prikladnima za ove kritične primjene.
Buduća perspektiva
Kako se pomorska industrija nastavlja razvijati, potražnja za naprednijim i pouzdanijim električnim sustavima raste. Rogowski Coils su dobro pozicionirani da zadovolje ove zahtjeve. Uz stalna istraživanja i razvoj, možemo očekivati daljnja poboljšanja u performansama i pouzdanosti zavojnica Rogowski, čineći ih još privlačnijom opcijom za brodske električne sustave.
Osim toga, integracija Rogowski Coils s pametnim nadzornim sustavima i Internetom stvari (IoT) omogućit će praćenje i analizu brodskog električnog sustava u stvarnom vremenu. To će pomoći brodskim operaterima da optimiziraju rad svojih električnih sustava, smanje potrošnju energije i poboljšaju ukupnu sigurnost.
Zaključak
Zaključno, zavojnice Rogowskog mogu se učinkovito koristiti u brodskim električnim sustavima. Njihova nenametljiva instalacija, širok raspon frekvencija, lagani dizajn i sigurnosne značajke čine ih prikladnom alternativom tradicionalnim strujnim transformatorima. Međutim, važno je riješiti izazove koji se odnose na zahtjeve integratora, uvjete okoline i kalibraciju kako bi se osigurao točan i pouzdan rad zavojnica.
Ako ste zainteresirani za istraživanje upotrebe zavojnica Rogowskog u vašim brodskim električnim sustavima, potičem vas da nas kontaktirate radi detaljne rasprave. Naš tim stručnjaka može vam pružiti prilagođena rješenja na temelju vaših specifičnih zahtjeva. Posvećeni smo pružanju visokokvalitetnih Rogowski zavojnica i izvrsne korisničke usluge kako bismo zadovoljili potrebe pomorske industrije.
Reference
- "Electrical Engineering Handbook" Richarda C. Dorfa
- "Pomorski električni sustavi: dizajn, instalacija i održavanje" Johna J. Carrolla
- Tehnički dokumenti o primjeni Rogowski Coil u industrijskim i pomorskim okruženjima objavljeni u IEEE transakcijama o isporuci energije i drugim relevantnim časopisima.
