U dinamičnom krajoliku modernih komunikacijskih i elektroničkih uređaja, izvedba antena je kritičan čimbenik u osiguravanju besprijekorne povezanosti i optimalnog prijema signala. Među različitim elementima i tehnologijama koje pridonose poboljšanju antene, šipke feritne šipke su se pojavile kao ključna komponenta, nudeći jedinstvene prednosti koje značajno povećavaju funkcionalnost antene. Kao posvećeni dobavljač šipki za feritne šipke, neizmjerno smo ponosni na razumijevanje znanosti iza ovih izvanrednih komponenti i njihovog utjecaja na performanse antene.
Razumijevanje feritnih šipki

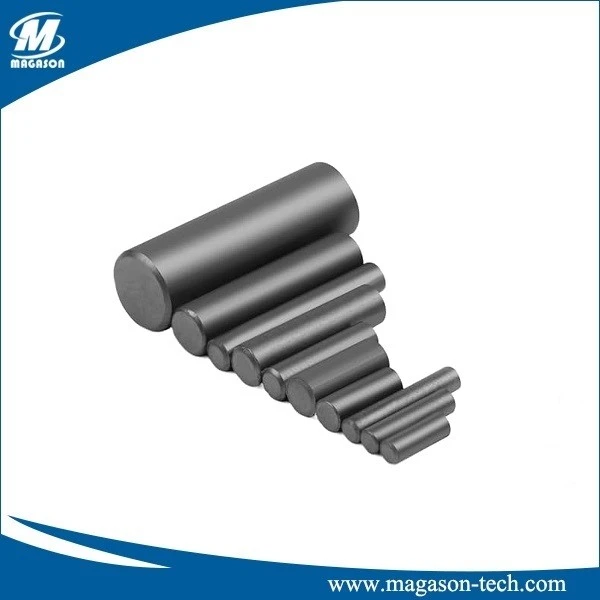

Feritne šipke cilindrične su magnetske komponente izrađene od feritnih materijala, koji su keramički spojevi sastavljeni od željeznog oksida i drugih metalnih elemenata kao što su nikal, cink ili mangan. Ovi materijali posjeduju karakteristična magnetska svojstva koja ih čine idealnima za korištenje u elektroničkim aplikacijama, posebice u antenama. Magnetska priroda šipki feritnih šipki omogućuje im interakciju s elektromagnetskim poljima, što im omogućuje manipuliranje i poboljšanje performansi antena na nekoliko načina.
Jedna od ključnih karakteristika feritnih materijala je njihova visoka magnetska propusnost. Magnetska propusnost odnosi se na sposobnost materijala da podupre stvaranje magnetskog polja unutar njega. U kontekstu antena, visoka magnetska permeabilnost znači da feritne šipke mogu koncentrirati i pojačati magnetsku komponentu elektromagnetskog vala. Ovaj učinak koncentracije ključan je za poboljšanje sposobnosti antene da uhvati i pretvori elektromagnetske signale u električne signale, koje zatim mogu obraditi elektronički uređaji.
Kako feritne šipke poboljšavaju performanse antene
1. Povećani prijem signala
Jedan od primarnih načina na koji šipke feritne šipke poboljšavaju performanse antene je povećanje sposobnosti antene da prima slabe signale. U radiofrekvencijskom (RF) okruženju, elektromagnetski valovi se šire kroz prostor, noseći informacije u obliku moduliranih signala. Kada ti valovi naiđu na antenu, antena ih mora moći uhvatiti i pretvoriti u električne signale s dovoljnom snagom za daljnju obradu.
Feritne šipke djeluju kao koncentratori magnetskog toka, uvlačeći magnetske linije sile povezane s elektromagnetskim valom. Koncentriranjem magnetskog polja oko antene, šipke feritne šipke učinkovito povećavaju djelotvorno područje antene, omogućujući joj da uhvati više elektromagnetske energije koju zrači izvor. To rezultira jačim električnim signalom koji se inducira u anteni, što se prevodi u poboljšani prijem signala i bolji omjer signala i šuma (SNR).
Na primjer, u AM radio prijamnicima, feritne šipke antene se obično koriste zbog njihove sposobnosti da značajno poboljšaju prijem AM signala dugih valnih duljina. Visoka magnetska propusnost feritne šipke omogućuje anteni da uhvati više magnetske komponente AM signala, što omogućuje prijem postaja koje bi inače bile preslabe za otkrivanje.
2. Minijaturizacija antena
Osim poboljšanja prijema signala, šipke feritne šipke također igraju ključnu ulogu u minijaturizaciji antena. U današnjim kompaktnim elektroničkim uređajima, kao što su pametni telefoni, tableti i nosivi uređaji, raste potražnja za manjim i učinkovitijim antenama koje mogu dobro raditi u ograničenom prostoru.
Feritne šipke nude rješenje za ovaj izazov dopuštajući da se antene dizajniraju s manjom fizičkom veličinom bez žrtvovanja performansi. Visoka magnetska propusnost feritnih materijala omogućuje anteni postizanje iste električne duljine kao i veća antena bez potrebe za fizički dugim vodičem. To je zato što magnetsko polje koje stvara feritna šipka učinkovito produljuje električnu duljinu antene, dopuštajući joj da rezonira na željenoj frekvenciji.
Na primjer, u bežičnim komunikacijskim uređajima koji rade u niskofrekventnim pojasima, kao što je FM radio pojas ili Bluetooth frekvencijski raspon, antene od feritne šipke mogu se koristiti za smanjenje veličine antene uz zadržavanje dobrih performansi. Ovo ne samo da štedi prostor unutar uređaja, već također omogućuje fleksibilnije i kompaktnije dizajne.
3. Poboljšana selektivnost frekvencije
Druga važna prednost korištenja feritnih šipki u antenama je njihova sposobnost poboljšanja frekvencijske selektivnosti. Frekvencijska selektivnost odnosi se na sposobnost antene da odgovori na određenu frekvenciju ili uzak raspon frekvencija dok odbija druge frekvencije. Ovo je ključno za sprječavanje smetnji od neželjenih signala i osiguravanje da antena hvata samo željene informacije.
Šipke feritne šipke mogu se dizajnirati i optimizirati da imaju specifičnu frekvenciju magnetske rezonancije, koja odgovara frekvenciji na kojoj feritni materijal pokazuje maksimalnu magnetsku permeabilnost. Usklađivanjem rezonantne frekvencije feritne šipke s radnom frekvencijom antene, antena se može učiniti selektivnijom za tu određenu frekvenciju. To rezultira oštrijom krivuljom frekvencijskog odziva, omogućujući anteni da učinkovitije filtrira neželjene signale i poboljša ukupnu kvalitetu signala.
Na primjer, u radijskim prijamnicima, antene s feritnim šipkama mogu se podesiti na određenu frekvenciju željene radiostanice, omogućujući prijamniku da uhvati tu stanicu uz minimalne smetnje drugih postaja ili elektromagnetske buke.
Primjena feritnih šipki u antenama
Jedinstvena svojstva šipki feritnih šipki čine ih prikladnima za širok raspon primjena antena u raznim industrijama. Neke od najčešćih aplikacija uključuju:
- Radio komunikacija: Kao što je ranije spomenuto, antene s feritnim šipkama naširoko se koriste u AM i FM radio prijamnicima zbog izvrsnog prijema signala i frekvencijske selektivnosti. Također se koriste u drugim radiokomunikacijskim sustavima, kao što su zrakoplovni radio, pomorski radio i dvosmjerni radio.
- Bežična komunikacija: U uređajima za bežičnu komunikaciju, kao što su pametni telefoni, Wi-Fi usmjerivači i Bluetooth uređaji, šipke od feritne šipke koriste se za minijaturizaciju antena i poboljšanje njihove izvedbe. Pomažu u osiguravanju pouzdane bežične veze i visokokvalitetnog prijenosa signala.
- Automobilska elektronika: U automobilskoj industriji antene s feritnim šipkama koriste se za različite primjene, uključujući radio prijem, GPS navigaciju i sustave ulaska bez ključa. Pomažu u pružanju jasne i pouzdane komunikacije unutar vozila i s vanjskim izvorima.
- Medicinski uređaji: U medicinskoj elektronici, antene od feritnih šipki koriste se u uređajima kao što su implantabilni medicinski uređaji, bežični nadzorni sustavi i oprema za medicinsko snimanje. Oni pomažu osigurati točnu i pouzdanu komunikaciju između uređaja i vanjskih sustava za nadzor ili kontrolu.
Naša uloga kao dobavljača šipki za feritne šipke
Kao vodećiFeritna šipkadobavljača, predani smo pružanju visokokvalitetnih feritnih poluga koje zadovoljavaju različite potrebe naših kupaca. Naše feritne poluge proizvedene su korištenjem naprednih tehnika i najkvalitetnijih materijala, osiguravajući dosljednu izvedbu i pouzdanost.
Nudimo širok raspon šipki feritnih šipki različitih veličina, oblika i magnetskih svojstava za različite primjene antena. Bez obzira trebate li malu feritnu šipku za kompaktni elektronički uređaj ili veliku feritnu šipku za antenski sustav velike snage, imamo stručnost i resurse da vam pružimo pravo rješenje.
Uz našu standardnu ponudu proizvoda, također pružamo prilagođene usluge dizajna i proizvodnje kako bismo zadovoljili specifične zahtjeve naših kupaca. Naš tim iskusnih inženjera i tehničara može blisko surađivati s vama na razvoju šipki feritnih šipki koje su prilagođene vašim jedinstvenim potrebama primjene, osiguravajući optimalnu izvedbu i kompatibilnost s vašim antenskim sustavom.
Zaključak
U zaključku, šipke feritne šipke igraju ključnu ulogu u poboljšanju performansi antena u širokom rasponu primjena. Njihova jedinstvena magnetska svojstva omogućuju im da povećaju prijem signala, omoguće minijaturizaciju antene i poboljšaju frekvencijsku selektivnost, što ih čini bitnom komponentom u modernim komunikacijskim i elektroničkim uređajima.
Kao pouzdanaFeritna šipkadobavljača, posvećeni smo pružanju naših kupaca visokokvalitetnih proizvoda i iznimne usluge. Ako želite poboljšati performanse vašeg antenskog sustava, pozivamo vas da nas kontaktirate kako bismo razgovarali o vašim zahtjevima. Naš tim stručnjaka rado će vam pomoći u odabiru pravih feritnih šipki za vašu primjenu i pružiti vam podršku koja vam je potrebna da biste osigurali uspješan projekt.
Reference
- Bozorth, RM (1951). Feromagnetizam. Van Nostrand.
- Chen, CL i Wang, KL (2004). Priručnik za feromagnetske materijale. Elsevier.
- Orfanidis, SJ (2016). Elektromagnetski valovi i antene. Sveučilište Rutgers.
