Hej, kolege entuzijasti elektronike! Kao dobavljač vrhunskih toroidalnih induktora, cijelo vrijeme imam gomilu pitanja. Ono što se češće pojavljuje jest: "Koji je optimalan broj zavoja za toroidalni induktor?" To je fascinantna tema i danas ćemo se pozabaviti njome.

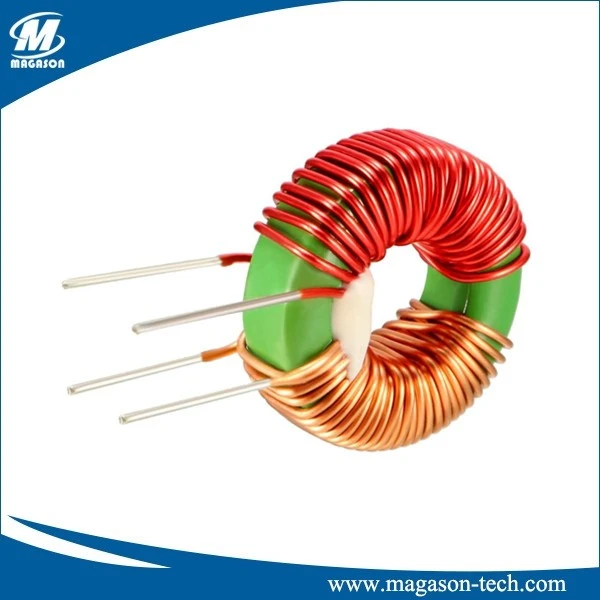

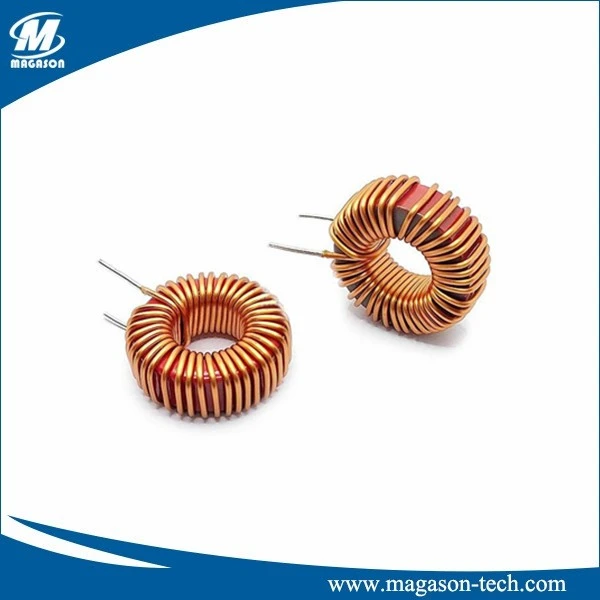

Prvo, idemo na brzinu proći kroz to što je toroidalni induktor. Toroidalni induktor je u osnovi svitak žice omotan oko jezgre u obliku krafne (toroida). Ovi induktori su super popularni u svim vrstama elektroničkih sklopova jer nude visoke vrijednosti induktiviteta u relativno maloj veličini i imaju niske elektromagnetske smetnje (EMI). Možete ih pronaći u izvorima napajanja, audio opremi, pa čak iu radiofrekvencijskim (RF) aplikacijama. Ako ste zainteresirani za provjeru nekih od naših toroidalnih induktora, možete kliknuti na ove veze:Induktor toroidalne zavojniceiInduktor toroidne jezgre.
Vratimo se sada na glavno pitanje: koji je optimalan broj okreta? Pa, ne postoji jedan - veličina - odgovara - svima odgovor. Ovisi o hrpi faktora, a mi ćemo ih raščlaniti jedan po jedan.
Zahtjevi za induktivitet
Najočitiji faktor je vrijednost induktiviteta koja vam je potrebna za vaš krug. Induktivitet se mjeri u henrijima (H), a to je mjera koliko se induktor odupire promjenama struje. Formula za induktivitet toroidalnog induktora je (L=\frac{\mu N^{2}A}{l}), gdje je (L) induktivitet, (\mu) propusnost materijala jezgre, (N) je broj zavoja, (A) je površina presjeka jezgre, a (l) je srednja duljina magnetskog puta oko toroida.
Iz ove formule možete vidjeti da je induktivitet proporcionalan kvadratu broja zavoja. Dakle, ako udvostručite broj zavoja, induktivnost će se povećati četiri puta. Ako vaš krug zahtijeva visoku vrijednost induktiviteta, morat ćete imati veći broj zavoja. Ali ovdje je caka: povećanje broja zavoja također znači povećanje otpora zavojnice. To može dovesti do gubitaka snage u obliku topline, posebno u primjenama velike struje.
Trenutni kapacitet rukovanja
Kapacitet rukovanja strujom toroidalnog induktora još je jedan ključni faktor. Kada struja teče kroz zavojnicu induktora, ona stvara magnetsko polje. Ako je struja previsoka, magnetsko polje može zasititi jezgru induktora. Kada se jezgra zasiti, induktivitet značajno opada i induktor možda neće raditi kako je predviđeno.
Broj okretaja utječe na trenutni kapacitet rukovanja. Veći broj zavoja općenito znači veći induktivitet, ali znači i veći otpor. Ako trebate podnijeti veliku struju, možda biste željeli zadržati relativno mali broj zavoja. Na taj će način otpor zavojnice biti manji i bit će manji gubitak snage. Međutim, morat ćete biti sigurni da vam smanjeni broj zavoja i dalje daje potrebnu induktivnost.
Učestalost rada
Frekvencija na kojoj će induktor raditi također igra veliku ulogu u određivanju optimalnog broja zavoja. Na visokim frekvencijama, učinak kože i učinak blizine postaju značajniji. Skin efekt uzrokuje da struja teče uglavnom na vanjskoj površini žice, povećavajući efektivni otpor zavojnice. Efekt blizine javlja se kada magnetska polja susjednih zavoja međusobno djeluju, također povećavajući otpor.
Za visokofrekventne primjene možda ćete htjeti koristiti manje zavoja deblje žice. To pomaže smanjiti učinke kože i blizine. S druge strane, za niske frekvencije primjene, često se možete izvući s više zavoja tanje žice.
Materijal jezgre
Vrsta materijala jezgre koji se koristi u toroidalnom induktoru još je jedno važno razmatranje. Različiti materijali jezgre imaju različite propusnosti, razine zasićenja i karakteristike gubitka. Na primjer, feritne jezgre imaju visoku propusnost, što znači da možete dobiti visoku induktivnost s relativno malim brojem zavoja. Međutim, feritne jezgre imaju nižu razinu zasićenja u usporedbi s nekim drugim materijalima, kao što su jezgre od željeza u prahu.
Jezgre od željeza u prahu mogu podnijeti veće struje prije zasićenja, ali obično imaju manju propusnost. Dakle, ako koristite željeznu jezgru u prahu, možda ćete morati imati više zavoja kako biste postigli isti induktivitet kao feritna jezgra.
Praktična ograničenja
Uz tehničke čimbenike, postoje i neka praktična ograničenja koja treba uzeti u obzir. Fizička veličina jezgre toroida jedna je od njih. Na jezgri ima samo toliko prostora za namotavanje žice. Ako pokušate namotati previše zavoja, žica možda neće stati ili namotavanje može postati prečvrsto, uzrokujući mehanički stres na žici i jezgri.
Trošak je još jedno praktično razmatranje. Korištenje više zavoja znači korištenje više žice, što povećava cijenu induktora. Morate pronaći ravnotežu između zahtjeva za učinkom i cijene.
Dakle, kako zapravo odrediti optimalan broj zavoja? Pa, to je pomalo proces pokušaja i pogreške. Počinjete izračunavanjem približnog broja zavoja na temelju vaših zahtjeva za induktivitetom, pomoću formule (L=\frac{\mu N^{2}A}{l}). Zatim morate uzeti u obzir druge čimbenike, kao što su trenutni kapacitet rukovanja, učestalost rada, materijal jezgre i praktična ograničenja. Možda ćete trebati malo prilagoditi broj okretaja kako biste dobili najbolju izvedbu.
Ako još uvijek niste sigurni koji je optimalan broj zavoja za vašu specifičnu primjenu, ne brinite! Tu mi stupamo na scenu. Kao dobavljač toroidalnih induktora, imamo tim stručnjaka koji vam mogu pomoći da to shvatite. Dugo smo u poslu i vidjeli smo svakakve primjene. Bilo da radite na malom projektu "uradi sam" ili na industrijskoj primjeni velikih razmjera, možemo vam pružiti odgovarajući toroidalni induktor.
Ako ste zainteresirani za kupnju toroidalnih induktora ili imate bilo kakvih pitanja o njima, slobodno nam se obratite. Uvijek nam je drago popričati i pomoći vam pronaći najbolje rješenje za vaše potrebe.
Reference
- "Umjetnost elektronike" Paula Horowitza i Winfielda Hilla
- "Electronic Circuit Design Handbook" uredio Jerry C. Whitaker
