Kao dobavljač Common Mode prigušnica, često se susrećem s upitima o raznim tehničkim parametrima, a jedno pitanje koje se često pojavljuje je: Koliki je temperaturni koeficijent Common Mode prigušnice? U ovom postu na blogu zadubit ću se u ovu temu, objašnjavajući što je temperaturni koeficijent, zašto je važan i kako utječe na performanse prigušnica zajedničkog načina rada.
Razumijevanje osnova uobičajenih prigušnica

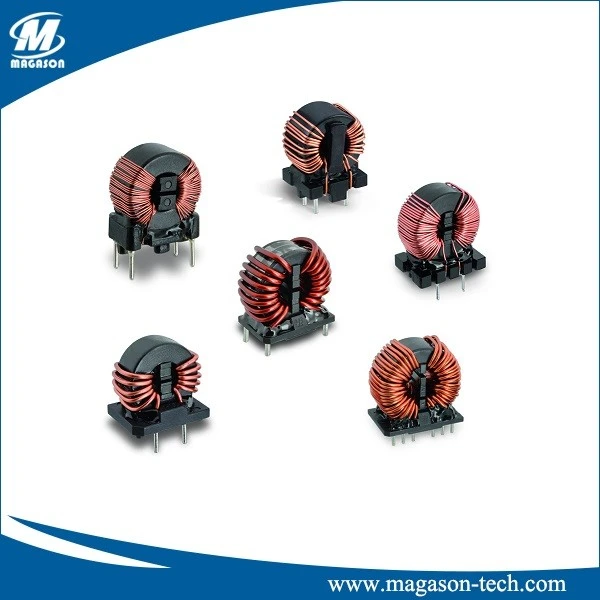

Prije nego što zaronimo u temperaturni koeficijent, pogledajmo ukratko što je Common Mode Choke. Common Mode Choke je vrstaInduktor prigušnicedizajniran za suzbijanje uobičajenog šuma u električnim krugovima. Sastoji se od dvije ili više zavojnica namotanih na zajedničku magnetsku jezgru. Kada struja uobičajenog načina (struja koja teče u istom smjeru u svim vodičima) prolazi kroz zavojnice, ona stvara magnetsko polje koje se suprotstavlja protoku struje, učinkovito prigušujući šum.
Common Mode prigušnice naširoko se koriste u raznim primjenama, uključujući napajanje, podatkovne komunikacijske sustave i audio opremu, za poboljšanje elektromagnetske kompatibilnosti (EMC) krugova.
Što je temperaturni koeficijent?
Temperaturni koeficijent je mjera kako se fizičko svojstvo materijala ili komponente mijenja s temperaturom. U kontekstu prigušnice zajedničkog načina rada, temperaturni koeficijent obično se odnosi na temperaturni koeficijent induktiviteta (TCI). Pokazuje kako se induktivitet prigušnice mijenja kako temperatura varira.
TCI se obično izražava u dijelovima na milijun po stupnju Celzija (ppm/°C). Pozitivan TCI znači da se induktivitet povećava s porastom temperature, dok negativan TCI znači da se induktivitet smanjuje s porastom temperature. Na primjer, TCI od +100 ppm/°C znači da će za svaki porast temperature od 1°C induktivitet porasti za 100 dijelova na milijun (ili 0,01%) od svoje početne vrijednosti.
Zašto je temperaturni koeficijent važan?
Temperaturni koeficijent prigušnice zajedničkog načina rada važan je parametar jer temperaturne varijacije mogu značajno utjecati na izvedbu prigušnice i, posljedično, na ukupnu izvedbu kruga. Evo nekoliko ključnih razloga zašto je TCI važan:
1. Stabilnost induktiviteta
U mnogim je primjenama ključno održavati stabilnu vrijednost induktiviteta u širokom temperaturnom rasponu. Na primjer, u strujnom krugu napajanja, stabilan induktivitet pomaže osigurati dosljednu izvedbu filtriranja i smanjuje rizik od elektromagnetskih smetnji (EMI). Ako se induktivitet prigušnice zajedničkog načina značajno mijenja s temperaturom, to može dovesti do varijacija u impedanciji prigušnice, što može utjecati na učinkovitost filtriranja i uzrokovati probleme s EMI-jem.
2. Pouzdanost
Varijacije temperature također mogu utjecati na pouzdanost prigušnice zajedničkog načina rada. Veliki TCI može uzrokovati rad prigušnice izvan specificiranog raspona performansi, što dovodi do preranog kvara ili smanjenog vijeka trajanja. Odabirom prigušnice s niskim TCI, možete poboljšati pouzdanost kruga i smanjiti rizik od skupih zastoja.
3. Kompatibilnost s drugim komponentama
U krugu, prigušnica zajedničkog načina rada mora biti kompatibilna s drugim komponentama. Promjene induktiviteta prigušnice izazvane temperaturom mogu utjecati na usklađivanje impedancije između prigušnice i drugih komponenti, kao što su kondenzatori i otpornici. To može dovesti do izobličenja signala, smanjene učinkovitosti i drugih problema s performansama.
Čimbenici koji utječu na temperaturni koeficijent
Na temperaturni koeficijent prigušnice zajedničkog načina rada utječe nekoliko čimbenika, uključujući materijale korištene u jezgri i namotu, kao i dizajn prigušnice.
1. Materijal jezgre
Materijal jezgre Common Mode prigušnice igra značajnu ulogu u određivanju njegovog TCI-ja. Različiti materijali jezgre imaju različita magnetska svojstva i temperaturne koeficijente. Na primjer, feritne jezgre obično se koriste u prigušnicama zajedničkog načina jer nude visoku magnetsku propusnost i niske gubitke. Međutim, feritne jezgre također imaju relativno visok TCI, što znači da se induktivitet prigušnice može značajno promijeniti s temperaturom.
S druge strane, neki napredni materijali jezgri, kao što su nanokristalne jezgre, imaju niži TCI i bolju temperaturnu stabilnost. Ovi se materijali često koriste u aplikacijama visokih performansi gdje je stabilan induktivitet kritičan.
2. Materijal namota
Materijal namota također može utjecati na TCI prigušnice zajedničkog načina rada. Bakar je najčešće korišten materijal za namotavanje zbog svoje visoke vodljivosti i niske cijene. Međutim, bakar ima pozitivan temperaturni koeficijent otpora, što znači da njegov otpor raste s temperaturom. To može uzrokovati malo povećanje efektivnog induktiviteta prigušnice zbog interakcije između magnetskog polja i struje u namotu.
3. Dizajn prigušnice
Dizajn prigušnice zajedničkog načina rada, poput broja zavoja, konfiguracije namota i oblika jezgre, također može utjecati na TCI. Na primjer, prigušnica s većim brojem zavoja može imati veći TCI od prigušnice s manje zavoja. Dodatno, konfiguracija namota može utjecati na distribuciju magnetskog polja u jezgri, što može utjecati na temperaturni koeficijent.
Mjerenje temperaturnog koeficijenta
Mjerenje temperaturnog koeficijenta prigušnice zajedničkog načina rada obično uključuje mjerenje induktiviteta prigušnice na različitim temperaturama i izračunavanje promjene induktiviteta po stupnju Celzijusa. To se može učiniti pomoću specijaliziranog instrumenta koji se zove LCR mjerač, koji može mjeriti induktivitet, kapacitet i otpor komponente.
Da biste točno izmjerili TCI, važno je precizno kontrolirati temperaturu prigušnice. To se može postići korištenjem komore s kontroliranom temperaturom ili uređaja za grijanje/hlađenje. Induktivitet prigušnice se mjeri na nekoliko različitih temperatura unutar navedenog raspona radnih temperatura, a TCI se izračunava pomoću sljedeće formule:
[TCI=\frac{L_2 - L_1}{L_1\times(T_2 - T_1)}\times10^6\ ppm/^{\circ}C]
gdje je (L_1) induktivitet pri temperaturi (T_1), (L_2) je induktivitet pri temperaturi (T_2), a (T_2 - T_1) je temperaturna razlika između dva mjerenja.
Odabir prigušnice zajedničkog načina rada s pravim temperaturnim koeficijentom
Prilikom odabira prigušnice zajedničkog načina rada za vašu primjenu, važno je uzeti u obzir temperaturni koeficijent i odabrati prigušnicu koja ispunjava vaše specifične zahtjeve. Evo nekoliko savjeta koji će vam pomoći da napravite pravi izbor:
1. Odredite raspon radne temperature
Prvo morate odrediti raspon radne temperature za svoju primjenu. To će vam pomoći da odaberete prigušnicu s TCI koja je prikladna za očekivane temperaturne varijacije. Na primjer, ako vaša aplikacija radi u okruženju visoke temperature, možda ćete morati odabrati prigušnicu s niskim TCI kako biste osigurali stabilne performanse.
2. Razmotrite zahtjeve za prijavu
Posebni zahtjevi vaše primjene također će utjecati na vaš izbor prigušnice. Na primjer, ako vaša aplikacija zahtijeva visoku preciznost i stabilnost, možda ćete morati odabrati prigušnicu s vrlo niskim TCI. S druge strane, ako je vaša aplikacija manje osjetljiva na temperaturne varijacije, možda ćete moći odabrati prigušnicu s višim TCI.
3. Procijenite temeljni materijal
Kao što je ranije spomenuto, materijal jezgre ima značajan utjecaj na TCI prigušnice. Razmotrite svojstva različitih materijala jezgre i odaberite materijal koji nudi najbolju kombinaciju temperaturne stabilnosti, magnetske izvedbe i cijene.
Naša ponuda kao dobavljača prigušnica zajedničkog načina rada

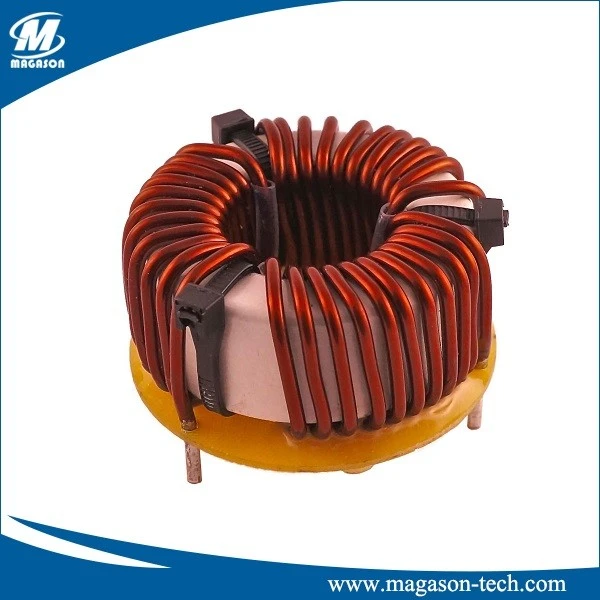

Kao vodeći dobavljač prigušnica zajedničkog načina rada, nudimo širok raspon proizvoda s različitim temperaturnim koeficijentima kako bismo zadovoljili različite potrebe naših kupaca. NašeToroidalne prigušniceiIndukcijske zavojnicedizajnirani su pomoću naprednih materijala i proizvodnih tehnika kako bi se osigurala visoka učinkovitost i stabilnost u širokom temperaturnom rasponu.
Razumijemo važnost temperaturnog koeficijenta u radu prigušnica zajedničkog načina rada i blisko surađujemo s našim kupcima kako bismo pružili prilagođena rješenja koja ispunjavaju njihove specifične zahtjeve. Bez obzira trebate li prigušnicu s niskim TCI-jem za visokoprecizne primjene ili isplativo rješenje za opću namjenu, imamo stručnost i resurse za isporuku pravog proizvoda za vas.
Kontaktirajte nas za nabavu i savjetovanje
Ako ste zainteresirani saznati više o našim prigušnicama zajedničkog načina rada ili trebate pomoć pri odabiru pravog proizvoda za svoju primjenu, potičemo vas da nas kontaktirate. Naš tim iskusnih inženjera i prodajnih predstavnika spreman je pružiti vam detaljne informacije, tehničku podršku i konkurentne cijene. Veselimo se suradnji s vama kako bismo zadovoljili vaše potrebe za prigušnicom zajedničkog načina rada.
Reference
- "Magnetski materijali i njihova primjena" EC Snellinga.
- "Inženjerstvo elektromagnetske kompatibilnosti" Henryja W. Otta.
- "Induktori i transformatori za energetsku elektroniku" Marian K. Kazimierczuk.
