Kao dobavljač NiZn feritnih jezgri od povjerenja, često se susrećem s upitima o toplinskoj vodljivosti NiZn feritnih jezgri. Ovo je svojstvo ključno za mnoge primjene u kojima je rasipanje topline problem, budući da utječe na performanse i pouzdanost elektroničkih uređaja. U ovom blogu istražit ću što je toplinska vodljivost, zašto je važna za NiZn feritne jezgre i faktore koji na nju utječu.
Počnimo s razumijevanjem pojma toplinske vodljivosti. Toplinska vodljivost je mjera sposobnosti materijala da provodi toplinu. Definira se kao količina topline (u vatima) prenesena kroz jedinicu površine (u kvadratnim metrima) materijala po jedinici debljine (u metrima) po jedinici temperaturne razlike (u Kelvinima) preko materijala. Jednostavnije rečeno, govori vam koliko dobro materijal može prenositi toplinu iz vrućeg područja u hladno područje.
Za NiZn feritne jezgre važna je toplinska vodljivost jer se te jezgre koriste u raznim elektroničkim komponentama, kao što su transformatori, induktori iEMI filter s feritnom jezgrom. Tijekom rada ove komponente stvaraju toplinu zbog električnih gubitaka. Ako se toplina ne odvodi učinkovito, temperatura jezgre može značajno porasti. Visoke temperature mogu pogoršati magnetska svojstva feritne jezgre, što dovodi do smanjene učinkovitosti, pa čak i preranog kvara elektroničkog uređaja.
Toplinska vodljivost NiZn feritnih jezgri obično se kreće od oko 1 do 3 vata po metru-Kelvinu (W/m·K). Taj je raspon relativno nizak u usporedbi s nekim visokovodljivim materijalima poput metala (npr. bakar ima toplinsku vodljivost od oko 400 W/m·K). Međutim, u usporedbi s drugim izolacijskim materijalima ili polimerima, toplinska vodljivost NiZn feritnih jezgri dovoljna je za mnoge primjene.
Nekoliko čimbenika utječe na toplinsku vodljivost NiZn feritnih jezgri. Jedan od primarnih čimbenika je kemijski sastav ferita. NiZn feriti sastoje se od oksida nikla (Ni), cinka (Zn) i željeza (Fe), a male varijacije u relativnim udjelima ovih elemenata mogu imati značajan utjecaj na toplinsku vodljivost. Na primjer, dodavanje određenih dodataka ili nečistoća može povećati ili smanjiti toplinsku vodljivost, ovisno o tome kako oni djeluju s kristalnom rešetkom ferita.
Mikrostruktura NiZn feritne jezgre također igra ključnu ulogu. Dobro sinterirana feritna jezgra s gustom i jednoličnom mikrostrukturom općenito ima bolju toplinsku vodljivost od jezgre s poroznom ili nejednolikom strukturom. Tijekom procesa proizvodnje čimbenici kao što su temperatura sinteriranja, vrijeme i atmosfera mogu utjecati na mikrostrukturu i, posljedično, na toplinsku vodljivost jezgre.
Drugi važan čimbenik je radna temperatura. Općenito, toplinska vodljivost NiZn feritnih jezgri opada s porastom temperature. To je zato što pri višim temperaturama vibracije rešetke u feritnom materijalu postaju intenzivnije, što može raspršiti fonone koji prenose toplinu (kvantizirane vibracije rešetke) i smanjiti učinkovitost prijenosa topline.
U praktičnim primjenama, toplinska vodljivost NiZn feritnih jezgri često se razmatra zajedno s drugim tehnikama upravljanja toplinom. Na primjer, u aplikacijama velike snage, hladnjaci ili ventilatori mogu se koristiti za povećanje ukupne disipacije topline elektroničkog uređaja. Kombinacija inherentne toplinske vodljivosti feritne jezgre i vanjskih metoda hlađenja pomaže u održavanju temperature jezgre unutar prihvatljivog raspona i osigurava stabilan rad uređaja.
Pogledajmo neke specifične primjene u kojima je toplinska vodljivost NiZn feritnih jezgri od posebne važnosti. UClip On Feritna prigušnicaprimjene, ove se prigušnice koriste za suzbijanje elektromagnetskih smetnji (EMI) u elektroničkim krugovima. Kada struja teče kroz prigušnicu, dio snage se rasipa kao toplina zbog otpora namota i magnetskih gubitaka u feritnoj jezgri. Ako je toplinska vodljivost feritne jezgre niska, toplina se možda neće dovoljno brzo raspršiti, što će dovesti do povećanja temperature prigušnice. To ne samo da može utjecati na performanse prigušnice u suzbijanju EMI-ja, već i potencijalno oštetiti okolne komponente.

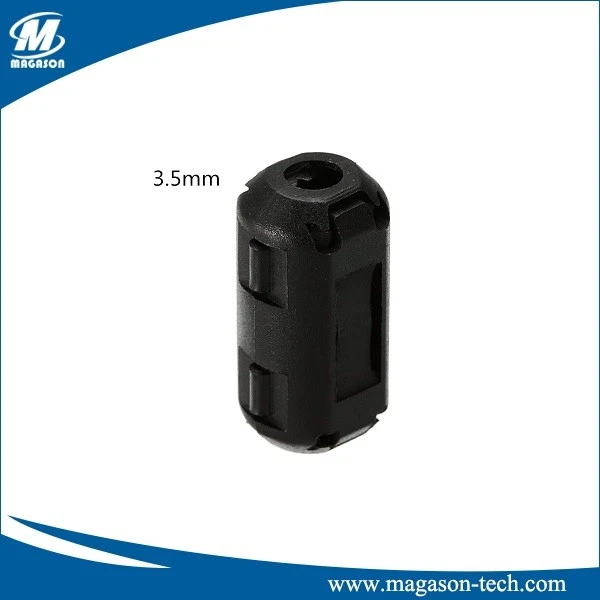

Slično tome, uFeritna jezgra na antenskom kabeluprimjenama, feritna jezgra se koristi za smanjenje uobičajenog šuma na antenskom kabelu. Ako se jezgra pregrije zbog loše toplinske vodljivosti, može unijeti dodatne gubitke i pogoršati omjer signala i šuma antenskog sustava.
Kao dobavljač NiZn feritnih jezgri, predani smo pružanju visokokvalitetnih proizvoda s dosljednom i pouzdanom toplinskom vodljivošću. Naš proizvodni proces pažljivo se kontrolira kako bi se osiguralo da kemijski sastav i mikrostruktura feritnih jezgri zadovoljavaju najstrože standarde kvalitete. Također nudimo prilagođena rješenja za ispunjavanje specifičnih zahtjeva upravljanja toplinom za različite primjene. Bez obzira trebate li feritnu jezgru s visokom toplinskom vodljivošću za primjenu velike snage ili jezgru s specifičnom kombinacijom magnetskih i toplinskih svojstava, možemo raditi s vama kako bismo razvili pravo rješenje.
Ako tražite pouzdanog dobavljača NiZn feritnih jezgri, rado ćemo razgovarati o vašim zahtjevima. Naš iskusni tim može vam pružiti detaljne tehničke informacije, uzorke i ponude cijena. Vjerujemo da razumijevanjem vaših potreba i bliskom suradnjom s vama možemo pružiti najbolja moguća rješenja za NiZn feritnu jezgru za vaše elektroničke aplikacije. Kontaktirajte nas već danas kako biste započeli razgovor i istražili kako naši proizvodi mogu zadovoljiti vaše specifične potrebe.
Reference
- C. Kittel, "Uvod u fiziku čvrstog stanja", John Wiley & Sons, Inc.
- FE Luborsky, "Amorphous Metallic Alloys", Butterworths, London.
- EC Snelling, "Meki feriti: svojstva i primjena", ISBN 0750621602.
