Feritna jezgra MNZN ključna je komponenta u raznim elektroničkim aplikacijama, poznata po jedinstvenim magnetskim svojstvima i svestranosti. Kao posvećeni dobavljač jezgre mnzn ferita, često me pitaju o tipičnom frekvencijskom rasponu za ove jezgre. U ovom ću blogu istražiti frekvencijske karakteristike jezgara MNZN ferita, objašnjavajući temeljnu znanost i kako utječu na različite primjene.
Razumijevanje mnzn feritnih jezgara
MNZN feritne jezgre izrađene su od kompozita mangana (Mn), cinka (Zn) i željeznog oksida (fe₂o₃). Ova kombinacija rezultira materijalom s visokom magnetskom propusnošću, niskom koerciktivnošću i izvrsnom električnom otpornošću. Ova svojstva čine jezgre mnzn feritnih jezgara idealnim za uporabu u aplikacijama s visokim frekvencijama gdje su minimiziranje gubitaka snage i učinkovit prijenos energije ključni.
Tipični frekvencijski raspon
Tipični frekvencijski raspon za MNZN feritne jezgre uglavnom se proteže od nekoliko kilohertza (KHz) do nekoliko Megahertza (MHZ). Međutim, točan raspon frekvencije može varirati ovisno o određenom stupnju i sastava feritnog materijala.
Primjene s niskom - frekvencijom (raspon KHz)
Na donjem kraju frekvencijskog spektra, obično od oko 10 kHz do 100 kHz, MnZN feritne jezgre obično se koriste u napajanju, posebno u napajanju prekidača (SMPS). U SMPS -u, feritna jezgra koristi se u transformatorima i induktorima kako bi se povećala ili odstupila napon i pohranjena i prenosila energiju. Visoka magnetska propusnost MNZN ferita na tim frekvencijama omogućava učinkovit prijenos energije, smanjujući gubitke snage i poboljšava ukupnu učinkovitost napajanja. Na primjer, u adapteru za prijenosno računalo, transformator jezgre ferita MNZN pomaže pretvoriti ulaz visokog napona iz izlaza zida u izlaz istosmjernog napona koji zahtijeva laptop.
Srednje - frekvencijske primjene (100 kHz - 1 MHz)
U srednjem frekvencijskom rasponu, od 100 kHz do 1 MHz, MNZN feritne jezgre pronalaze veliku upotrebu u aplikacijama kao što su indukcijsko grijanje, elektronički balasti za fluorescentne svjetiljke i neke vrste komunikacijske opreme. U indukcijskim sustavima grijanja, feritna jezgra koristi se u indukcijskoj zavojnici za stvaranje magnetskog polja visoke frekvencije, koje zauzvrat zagrijava metalni radni komad elektromagnetskom indukcijom. Sposobnost jezgara mnzn ferita da se obrade srednje - frekvencijske struje s relativno niskim gubicima čini ih dobro - prikladnima za ovu vrstu primjene.
Visoke - frekvencijske primjene (1 MHz - 10 MHz)
Za frekvencije između 1 MHz i 10 MHz, MNZN feritne jezgre koriste se u radiofrekvencijskim (RF) transformatorima, RF prigušivačima i nekim uređajima s visokom brzinom. U RF transformatorima, feritna jezgra pomaže u spajanju RF signala između različitih faza kruga, dok u RF prigušivačima blokira neželjene RF signale iz prolaska. Relativno visoka električna otpornost MNZN ferita smanjuje gubitke vrtložne struje na tim visokim frekvencijama, osiguravajući stabilan i učinkovit rad RF komponenti.
Čimbenici koji utječu na raspon frekvencije
Nekoliko čimbenika može utjecati na frekvencijski raspon na kojem je jezgra ferita MNZN može djelovati učinkovito.
Sastav
Točan omjer mangana, cinka i željeznog oksida u feritnom materijalu može značajno utjecati na njegova magnetska svojstva i frekvencijski odziv. Različite ocjene MNZN ferita formulirane su za optimizaciju performansi u specifičnim rasponima frekvencije. Na primjer, neke su ocjene dizajnirane za aplikacije niske frekvencije, dok su druge prilagođene za RF aplikacije s visokim frekvencijama.
Osnovna geometrija
Oblik i veličina feritne jezgre također igraju ulogu u određivanju njegovih frekvencijskih karakteristika. Na primjer, toroidne jezgreJezgra toroidnog feritaČesto imaju bolju magnetsku spojku i niže elektromagnetske smetnje (EMI) u usporedbi s drugim oblicima jezgre, što ih čini prikladnim za širok raspon frekvencija. Područje presjeka i broj okretaja namota na jezgri također mogu utjecati na induktivnost i frekvencijski odziv komponente.
Temperatura
Temperatura može imati značajan utjecaj na performanse jezgara MNZN ferita. Kako se temperatura povećava, magnetska svojstva feritnog materijala mogu se promijeniti, što može dovesti do pomaka u optimalnom rasponu frekvencije. Proizvođači obično određuju radnu temperaturu za svoje feritne jezgre kako bi osigurali pouzdane performanse u različitim uvjetima okoliša.
Prijave u različitim industrijama
MNZN feritne jezgre koriste se u širokom rasponu industrija zbog izvrsnih frekvencijskih karakteristika.
Potrošačka elektronika
U potrošačkoj elektronici, kao što su pametni telefoni, tableti i pametni satovi, u krugovima za upravljanje napajanjem koristi se MNZN feritne jezgre kako bi se osigurala učinkovita isporuka napajanja i stabilan rad. Također se koriste u bežičnim sustavima punjenja, gdje pomažu bežično prijenos energije između jastučića za punjenje i uređaja.
Automobilska industrija
Automobilska industrija koristi MNZN feritne jezgre u raznim aplikacijama, uključujući punjače električnih vozila (EV), ugrađene napajanja i automobilsku elektroniku. U EV punjačima, Ferit jezgrani transformatori i induktori igraju ključnu ulogu u pretvaranju izmjenične snage iz mreže u snagu istosmjerne snage potrebne za punjenje baterije vozila.
Telekomunikacija
U telekomunikacijskoj industriji, MNZN feritni jezgre koriste se u komunikacijskoj opremi s podacima velike brzine, poput usmjerivača, sklopki i primopredajnika optičkih vlakana. Pomažu u filtriranju i sparu RF i visoke brzine digitalnih signala, osiguravajući pouzdanu i kvalitetnu komunikaciju.
Naša ponuda proizvoda

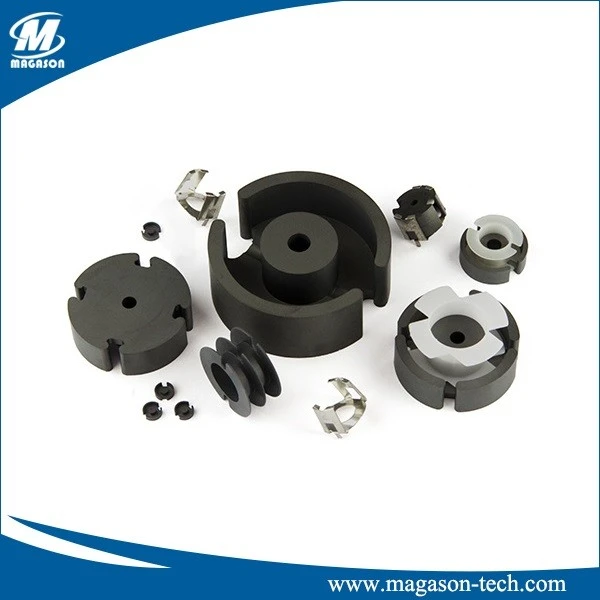

Kao dobavljač MNZN feritne jezgre, nudimo širok spektar proizvoda koji će zadovoljiti raznolike potrebe naših kupaca. Naš portfelj proizvoda uključujeFeritni toroidiU raznim veličinama i oblicima pogodnima za različite frekvencijske raspone i primjene. Također pružamoMeki feritis različitim magnetskim svojstvima, omogućavajući našim kupcima da odaberu najprikladniji materijal za njihove specifične zahtjeve.
Kontaktirajte nas za nabavu
Ako vam je potrebna visoka kvalitetna jezgre mnzn ferita za vaše aplikacije, bili bismo oduševljeni razgovarati o vašim zahtjevima. Naš tim stručnjaka može vam pružiti detaljne tehničke informacije, uzorke i konkurentne cijene. Bilo da radite na malom projektu potrošačke elektronike ili velikom industrijskom primjeni, imamo pravo rješenje za vas. Kontaktirajte nas danas kako biste započeli plodonosne pregovore o nabavi i odveli svoje projekte na sljedeću razinu.
Reference
- "Priručnik za dizajn ferita" Arnold Magnetics Technologies
- "Magnetski materijali i njihove primjene" EC Snelling
- Tehničke tablice raznih proizvođača jezgre ferita MNZN
