Kao posvećenog dobavljača feritnih šipki, često me pitaju o materijalima korištenim u njihovoj proizvodnji. Feritne šipke bitne su komponente u raznim elektroničkim aplikacijama, od radio prijamnika do induktora, a razumijevanje materijala iza njih ključno je i za proizvođače i za krajnje korisnike. U ovom postu na blogu istražit ću materijale koji se koriste za izradu feritnih šipki, njihova svojstva i način na koji doprinose učinku ovih vitalnih komponenti.
Što su feritne šipke?

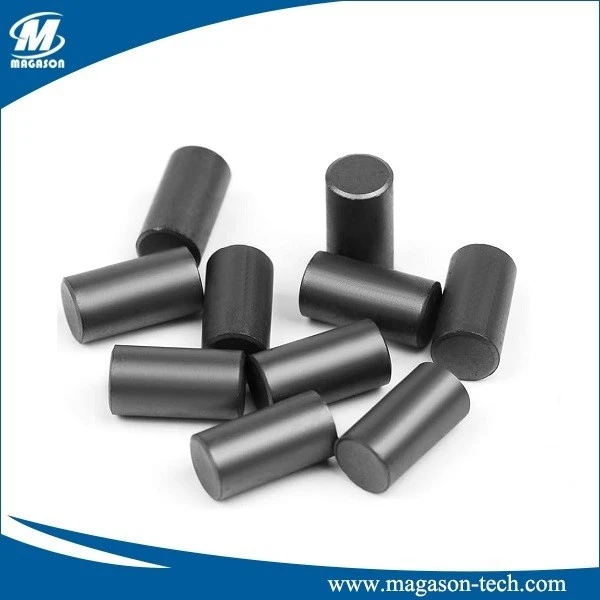

Prije nego što razgovaramo o materijalima, ukratko shvatimo što su feritne šipke. Feritne šipke su magnetske jezgre cilindričnog ili pravokutnog oblika izrađene od feritnih materijala. Koriste se u elektroničkim krugovima za pojačavanje magnetskog polja i poboljšanje performansi induktora, transformatora i antena. Feritne šipke poznate su po svojoj visokoj magnetskoj propusnosti, niskoj električnoj vodljivosti i izvrsnom frekvencijskom odzivu, što ih čini idealnim za širok raspon primjena.
Materijali korišteni u feritnim šipkama
Primarni materijali koji se koriste u proizvodnji feritnih šipki su feriti, koji su keramički materijali koji se sastoje od željeznog oksida (Fe₂O₃) i jednog ili više drugih metalnih oksida. Najčešći metalni oksidi koji se koriste u proizvodnji ferita uključuju mangan (Mn), cink (Zn), nikal (Ni) i kobalt (Co). Kombinacija ovih metalnih oksida sa željeznim oksidom rezultira različitim vrstama ferita, od kojih svaki ima jedinstvena magnetska svojstva.
1. Feriti mangan-cink (Mn-Zn).
Mangan-cink feriti su najčešće korišteni tip ferita u proizvodnji feritnih šipki. Poznati su po svojoj visokoj magnetskoj propusnosti, niskoj koercitivnosti i izvrsnim visokofrekventnim performansama. Mn-Zn feriti obično se koriste u aplikacijama gdje su potrebni visoki induktivitet i niski gubici, kao što su energetski transformatori, induktori i širokopojasni transformatori.
Visoka magnetska propusnost Mn-Zn ferita omogućuje učinkovit prijenos magnetske energije, što ih čini idealnim za energetske primjene. Njihova niska koercitivnost znači da se mogu lako magnetizirati i demagnetizirati, smanjujući gubitke energije i poboljšavajući učinkovitost uređaja. Dodatno, Mn-Zn feriti imaju relativno visoku gustoću toka zasićenja, što im omogućuje da se nose s visokim razinama magnetskog toka bez zasićenja.
2. Nikal-cink (Ni-Zn) feriti
Nikal-cink feriti još su jedna popularna vrsta ferita koja se koristi u proizvodnji feritnih šipki. Poznati su po svom visokom otporu, malim gubicima vrtložnih struja i izvrsnim visokofrekventnim svojstvima. Ni-Zn feriti obično se koriste u aplikacijama gdje je potrebna visoka otpornost na elektromagnetske smetnje (EMI) i radiofrekventne smetnje (RFI), kao što su antenske jezgre, EMI filteri i visokofrekventni induktori.
Visoki otpor Ni-Zn ferita smanjuje gubitke na vrtložne struje, što ih čini idealnim za visokofrekventne primjene. Njihovi niski gubici zbog vrtložnih struja također ih čine prikladnima za upotrebu u aplikacijama gdje se magnetsko polje brzo mijenja, kao što su prekidački izvori napajanja. Osim toga, Ni-Zn feriti imaju relativno visoku Curiejevu temperaturu, što znači da mogu zadržati svoja magnetska svojstva na visokim temperaturama.
3. Feriti kobalt-cink (Co-Zn).
Kobalt-cink feriti su rjeđi tip ferita koji se koristi u proizvodnji feritnih šipki. Poznati su po svojoj visokoj koercitivnosti, visokoj gustoći toka zasićenja i izvrsnoj temperaturnoj stabilnosti. Co-Zn feriti obično se koriste u aplikacijama gdje je potrebna velika jakost magnetskog polja i visoka temperaturna stabilnost, kao što su trajni magneti, magnetski mediji za snimanje i transformatori velike snage.
Visoka koercitivnost Co-Zn ferita znači da oni mogu zadržati svoju magnetizaciju čak i u prisutnosti jakog vanjskog magnetskog polja, što ih čini idealnim za upotrebu u trajnim magnetima. Njihova visoka gustoća toka zasićenja omogućuje im da se nose s visokim razinama magnetskog toka bez zasićenja, što ih čini prikladnima za upotrebu u aplikacijama velike snage. Dodatno, Co-Zn feriti imaju izvrsnu temperaturnu stabilnost, što znači da njihova magnetska svojstva ostaju relativno konstantna u širokom rasponu temperatura.
Ostali materijali koji se koriste u feritnim šipkama
Uz primarne feritne materijale, drugi materijali mogu se koristiti u proizvodnji feritnih šipki kako bi se poboljšala njihova izvedba i trajnost. Ovi materijali uključuju:
1. Veziva
Veziva se koriste za držanje feritnih čestica zajedno tijekom procesa proizvodnje. Pomažu u poboljšanju mehaničke čvrstoće i gustoće feritnih šipki, čineći ih otpornijima na lomove i oštećenja. Uobičajena veziva koja se koriste u proizvodnji ferita uključuju polivinil alkohol (PVA), karboksimetil celulozu (CMC) i škrob.
2. Dodaci
Aditivi se koriste za modificiranje magnetskih svojstava feritnih materijala i poboljšanje njihove učinkovitosti u određenim primjenama. Na primjer, male količine kalcijevog oksida (CaO) ili silicijevog dioksida (SiO₂) mogu se dodati Mn-Zn feritima kako bi se poboljšala njihova visokofrekventna izvedba i smanjili njihovi gubici. Ni-Zn feritima se mogu dodati i drugi aditivi, kao što je titanijev dioksid (TiO₂) ili cirkonijev dioksid (ZrO₂), kako bi se poboljšala njihova temperaturna stabilnost i smanjio njihov učinak starenja.
3. Premazi
Premazi se koriste za zaštitu feritnih šipki od čimbenika iz okoline kao što su vlaga, oksidacija i mehanička oštećenja. Oni također pomažu u poboljšanju električnih izolacijskih svojstava feritnih šipki, smanjujući rizik od kratkih spojeva i drugih električnih problema. Uobičajeni premazi koji se koriste u proizvodnji ferita uključuju epoksidnu smolu, poliuretan i silikonsku gumu.
Zaključak
Zaključno, šipke feritne šipke bitne su komponente u raznim elektroničkim aplikacijama, a materijali korišteni u njihovoj proizvodnji igraju ključnu ulogu u njihovoj izvedbi i trajnosti. Primarni materijali koji se koriste u feritnim šipkama su feriti, koji su keramički materijali koji se sastoje od željeznog oksida i jednog ili više drugih metalnih oksida. Najčešći tipovi ferita koji se koriste u feritnim šipkama su mangan-cink (Mn-Zn) feriti, nikal-cink (Ni-Zn) feriti i kobalt-cink (Co-Zn) feriti, svaki s jedinstvenim magnetskim svojstvima. Drugi materijali, kao što su veziva, aditivi i premazi, također se mogu koristiti za poboljšanje performansi i trajnosti feritnih šipki.
Kao dobavljač feritnih šipki, nudimo širok raspon visokokvalitetnih feritnih šipki izrađenih od najnovijih materijala i proizvodnih tehnika. Naši su proizvodi dizajnirani kako bi zadovoljili specifične potrebe naših kupaca, a mi smo predani pružanju izvrsne korisničke usluge i tehničke podrške. Ako ste zainteresirani saznati više o našim feritnim polugama ili želite razgovarati o svojim specifičnim zahtjevima, slobodno nas kontaktirajte radi savjetovanja i rasprave o nabavi.
Reference
- "Feritni materijali i njihova primjena" CL Chikazumi
- "Handbook of Ferrite Materials" autora EC Snellinga
- "Magnetski materijali i njihova primjena" BD Cullityja i CD Grahama
