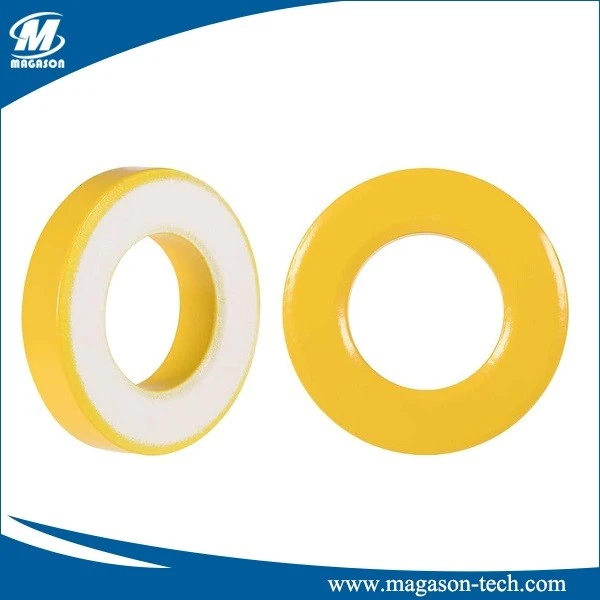

Toroidne jezgre željeznog praha izrađene su od brojnih materijala željeznog praha. Svaki materijal ima individualni i jedinstveni kod s različitim bojama premaza, koji lako identificira magnetizam. Različiti materijali razlikuju se po propusnosti, frekvencijskom rasponu, krivulji magnetiziranja, gubitku snage itd. Zbog svojih svojstava toroidne jezgre od željeznog praha relativno su jeftini magnetski materijali za proizvodnju raznih prigušnica u elektroenergetskim sustavima i EMI. Nedostatak je veliki gubitak snage koji se stvara u željeznim jezgrama, stoga se ne koriste tako često u impulsnim transformatorima.
Toroidne jezgre od željeznog praha proizvode se uglavnom kao toroidne jezgre, ali dostupne su i u obliku E, U i cilindrične jezgre.
Jezgre od željeznog praha obično se koriste u pretvorbi energije, primjenama mrežnih filtara i primjenama radijskih frekvencija. Često jezgre od željeznog praha zamjenjuju feritne jezgre. Feritne jezgre imaju visoku propusnost pa je potreban zračni raspor kako bi se smanjila propusnost. Ovaj zračni raspor ima nedostatak gubitka snage, što dovodi do rizika od vruće točke.
Jezgre toroida od željeznog praha ne trebaju dodatni zračni raspor. Karakteristike jezgri od željeznog praha smanjuju gubitak snage. Nadalje, gustoća toka zasićenja u feritnim jezgrama je oko 400 mT i opada s temperaturom. Jezgre željeznog praha imaju gustoću toka zasićenja veću od 1T.
Identifikacija proizvoda:
Ne.KT 50 - 52 B
a b c d
a: Toroidalne jezgre
b: Veličina jezgre (inči)
c: Materijal
d: Visina
Značajke:
- Površina je obložena izolacijskim materijalom.
- Visoka gustoća magnetskog toka.
- Dobra DC superponirana karakteristika.
Primjena:
- Visokofrekventne prigušnice
- Izlazne prigušnice za prekidačke izvore napajanja
- Filtri dirigirane EMI buke
| Broj mješavine materijala | Referentna propusnost (μe) | (+PPm/ stupanj ) Temp. Coef. od Perma |
Propusnost s DC biasom HDC=50 Oersteds@10kHz | Šifra boje | |
| %μ0 | μ učinkovit | ||||
| -1 | 20 | 280 | / | / | Plavo/cijan |
| -2 | 10 | 100 | 100 | 10 | Crvena/siva |
| -2/93 | 10 | 100 | 100 | 10 | Siva/Crvena |
| -3 | 35 | 370 | / | / | Siva/cijan |
| -6 | 8.5 | 35 | / | / | Žuto/cijan |
| -7 | 9.0 | 30 | / | / | Bijelo/cijan |
| -8 | 35 | 300 | 91 | 32 | Žuto/Crveno |
| ... | ... | ||||
U osnovi, praškaste jezgre mogu se podijeliti u dvije skupine:
- Jezgra od praha legure
- Jezgra od željeznog praha
