U području elektrotehnike, prigušnice zajedničkog načina rada igraju ključnu ulogu u upravljanju elektromagnetskim smetnjama (EMI) i osiguravanju glatkog rada raznih elektroničkih uređaja. Kao iskusan dobavljač prigušnica zajedničkog načina rada, iz prve sam ruke svjedočio rastućoj potražnji za tim komponentama u primjenama velike struje. U ovom blogu istražit ću kako prigušnice uobičajenog načina rada rješavaju scenarije visoke struje, istražujući njihov dizajn, funkcionalnost i ključna razmatranja.
Razumijevanje uobičajenih prigušnica
Prije nego što raspravljamo o primjenama velike struje, bitno je razumjeti što je prigušnica uobičajenog načina rada. Uobičajena prigušnica je vrstaInduktor prigušnicedizajniran za suzbijanje buke zajedničkog načina rada, što se odnosi na neželjene električne signale koji putuju u istom smjeru na oba vodiča u paru. Ove prigušnice obično se sastoje od dvije ili više zavojnica namotanih na jednu magnetsku jezgru. Kada struje zajedničkog načina rada teku kroz zavojnice, one stvaraju magnetska polja koja se zbrajaju, stvarajući visoku impedanciju šumu uobičajenog načina rada. S druge strane, diferencijalne struje koje teku u suprotnim smjerovima na vodičima stvaraju magnetska polja koja se međusobno poništavaju, što rezultira niskom impedancijom.
Izazovi u primjenama visoke struje
Primjene velike struje predstavljaju jedinstvene izazove za prigušnice uobičajenog načina rada. Jedan od primarnih problema je stvaranje topline. Dok struja teče kroz zavojnice prigušnice, snaga se rasipa u obliku topline zbog otpora žice. U scenarijima visoke struje, ovo stvaranje topline može biti značajno i potencijalno dovesti do porasta temperature prigušnice. Prekomjerna temperatura može pogoršati performanse magnetske jezgre, smanjiti induktivitet prigušnice, pa čak i uzrokovati oštećenje komponente tijekom vremena.
Još jedan izazov je zasićenost. Magnetska jezgra obične prigušnice ima ograničenu sposobnost pohranjivanja magnetskog toka. Kada je struja koja teče kroz zavojnice prevelika, magnetska jezgra može postati zasićena, što znači da više ne može povećati svoj magnetski tok proporcionalno struji. Nakon što je jezgra zasićena, induktivitet prigušnice značajno opada, a njena sposobnost da potisne šum uobičajenog načina rada ozbiljno je ugrožena.
Razmatranja dizajna za aplikacije visoke struje
Za učinkovito rukovanje visokostrujnim aplikacijama, prigušnice zajedničkog načina moraju biti pažljivo dizajnirane. Evo nekih ključnih razmatranja dizajna:
Izbor materijala jezgre
Izbor materijala za jezgru ključan je u primjenama s velikom strujom. Različiti materijali jezgre imaju različita magnetska svojstva, kao što su propusnost, gustoća toka zasićenja i gubitak jezgre. Za primjene s visokom strujom poželjni su materijali s visokom gustoćom toka zasićenja, budući da mogu izdržati veće struje bez zasićenja. Neki uobičajeni materijali za jezgre koji se koriste u prigušnicama zajedničkog načina rada velike struje uključuju feritne, praškaste jezgre i laminirane jezgre.
Feritne jezgre naširoko se koriste zbog svoje visoke propusnosti i niskih gubitaka jezgre na visokim frekvencijama. Međutim, oni imaju relativno nisku gustoću toka zasićenja, što može ograničiti njihovu upotrebu u aplikacijama s vrlo visokom strujom. Praškaste jezgre, s druge strane, nude dobru ravnotežu između gustoće toka zasićenja i gubitka jezgre. Izrađuju se kompresijom čestica magnetskog praha zajedno, što omogućuje bolju kontrolu magnetskih svojstava. Laminirane jezgre obično se izrađuju od tankih listova magnetskog materijala složenih zajedno. Prikladni su za primjene gdje su potrebni niski gubici u jezgri i visoka gustoća toka zasićenja.
Dizajn zavojnice
Dizajn zavojnica također igra važnu ulogu u rukovanju primjenama velike struje. Promjer žice zavojnica treba pažljivo odabrati kako bi se osiguralo da može nositi potrebnu struju bez pretjeranog stvaranja topline. Veći promjer žice ima manji otpor, što smanjuje rasipanje snage i stvaranje topline. Osim toga, broj zavoja u zavojnicama može utjecati na induktivitet i impedanciju prigušnice. U primjenama s velikom strujom, može se koristiti manji broj zavoja kako bi se smanjio otpor zavojnica i spriječilo zasićenje.
Mehanizmi hlađenja
Kako bi se upravljalo toplinom koja se stvara u aplikacijama s visokom strujom, potrebno je implementirati odgovarajuće mehanizme hlađenja. To može uključivati korištenje hladnjaka, ventilatora ili drugih rashladnih uređaja za odvođenje topline od prigušnice. U nekim slučajevima, prigušnica zajedničkog načina rada može biti dizajnirana s većom površinom kako bi se povećala brzina prijenosa topline.
Vrste uobičajenih prigušnica za aplikacije s visokom strujom
Postoji nekoliko tipova uobičajenih prigušnica koje su prikladne za aplikacije s velikom strujom. Jedan takav tip jeToroid Common Mode prigušnica. Toroidne prigušnice imaju toroidalnu (u obliku krafne) jezgru, koja osigurava zatvoreni magnetski put. Ovaj dizajn nudi nekoliko prednosti, uključujući visoku induktivnost, nisko elektromagnetsko zračenje i dobru toplinsku izvedbu. Toroidalni oblik omogućuje učinkovitiju upotrebu magnetske jezgre, što može rezultirati manjim i kompaktnijim dizajnom prigušnice.

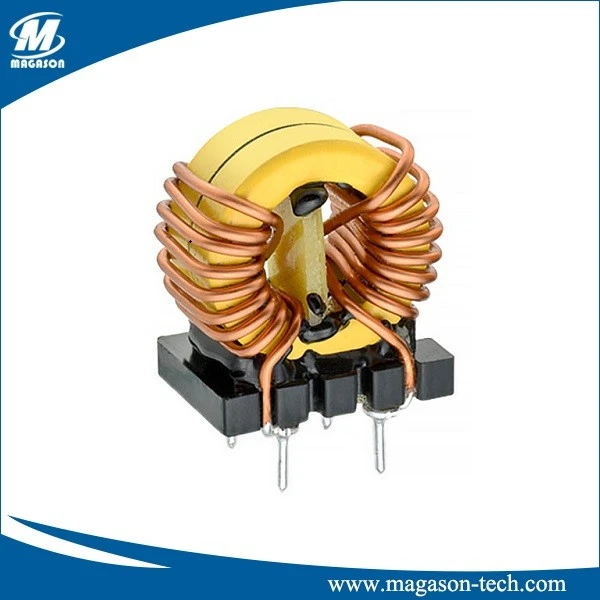

Druga vrsta jeIndukcijska zavojnica- temeljena na zajedničkom modu prigušnice. Indukcijske zavojnice mogu se projektirati za rad s velikim strujama korištenjem odgovarajućeg promjera žice i materijala jezgre. Također se mogu prilagoditi kako bi zadovoljili specifične zahtjeve primjene, kao što su različite vrijednosti induktiviteta i nazivne struje.
Testiranje i validacija
Jednom kada je prigušnica zajedničkog načina dizajnirana za aplikacije s velikom strujom, potrebno ju je temeljito ispitati i potvrditi. To uključuje ispitivanje induktiviteta, impedancije i karakteristika zasićenja prigušnice na različitim razinama struje. Toplinsko ispitivanje također je bitno kako bi se osiguralo da prigušnica može raditi unutar navedenog temperaturnog raspona. Dodatno, prigušnicu treba testirati na sposobnost potiskivanja buke uobičajenog načina rada u stvarnom okruženju.
Zaključak
Prigušnice zajedničkog načina su bitne komponente u aplikacijama s velikom strujom, gdje igraju ključnu ulogu u potiskivanju buke zajedničkog načina rada i osiguravanju pouzdanog rada elektroničkih uređaja. Pažljivim razmatranjem dizajna, odabira materijala jezgre, dizajna zavojnice i mehanizama hlađenja, prigušnice zajedničkog načina rada mogu se optimizirati za učinkovito rukovanje scenarijima visoke struje. Kao dobavljač prigušnica zajedničkog načina rada, predani smo pružanju visokokvalitetnih proizvoda koji zadovoljavaju različite potrebe naših kupaca u primjenama visoke struje.
