Bok tamo! Kao dobavljača SMD induktora, često me pitaju kako kontrolirati magnetsku spregu između tih malih komponenti. Danas ću podijeliti neke uvide i savjete o ovoj temi koji će vam, nadam se, pomoći u vašim projektima.
Prvo, shvatimo što je magnetsko spajanje. Ukratko, magnetsko spajanje između SMD induktora događa se kada magnetsko polje koje stvara jedan induktor stupa u interakciju s drugim. Ova interakcija može imati značajan utjecaj na performanse vašeg strujnog kruga, što dovodi do problema kao što su smetnje, smanjena učinkovitost i promijenjene električne karakteristike.
Čimbenici koji utječu na magnetsko spajanje
Postoji nekoliko čimbenika koji mogu utjecati na magnetsku spregu između SMD induktora. Jedan od najočitijih je fizička udaljenost između induktora. Što su bliže, to će magnetska sprega biti jača. To je zato što linije magnetskog polja jednog induktora imaju veće šanse da se presijeku s onima drugog. Dakle, kada dizajnirate svoj izgled PCB-a, pokušajte držati svoje SMD induktore što je moguće dalje, a pritom i dalje uzeti u obzir ukupnu veličinu i funkcionalnost vašeg kruga.
Drugi važan čimbenik je orijentacija induktora. Magnetsko polje oko induktora ima određeni smjer, a ako su dva induktora postavljena na takav način da su njihova magnetska polja poravnata, sprega će biti jača. Da biste smanjili spajanje, možete pokušati usmjeriti induktore okomito jedan na drugi. Na taj način, manje je vjerojatno da će linije magnetskog polja jednog induktora međudjelovati s onima drugog.
Materijal jezgre induktora također igra ulogu u magnetskoj sprezi. Različiti materijali jezgre imaju različita magnetska svojstva, kao što je propusnost. Induktori s jezgrama visoke permeabilnosti obično imaju jača magnetska polja, što može dovesti do veće sprege. Ako je magnetsko spajanje problem, razmislite o upotrebi induktora s jezgrama niske propusnosti.
Upravljanje magnetskom spregom u praksi
Sada kada smo pokrili čimbenike koji utječu na magnetsku spregu, razgovarajmo o nekim praktičnim načinima njezine kontrole. Jedna od najjednostavnijih metoda je korištenje oklopa. Možete koristiti zaštitne materijale kao što su metalna kućišta ili magnetska zaštitna traka kako biste smanjili curenje magnetskog polja iz induktora. Oklop može učinkovito blokirati linije magnetskog polja, sprječavajući njihovu interakciju s drugim induktorima u blizini.
Druga tehnika je korištenje feritnih kuglica. Feritne kuglice su pasivne komponente koje mogu potisnuti visokofrekventni šum i smanjiti magnetsku spregu. Možete postaviti feritne kuglice u seriju sa svojim SMD induktorima kako biste prigušili magnetska polja i smanjili smetnje.

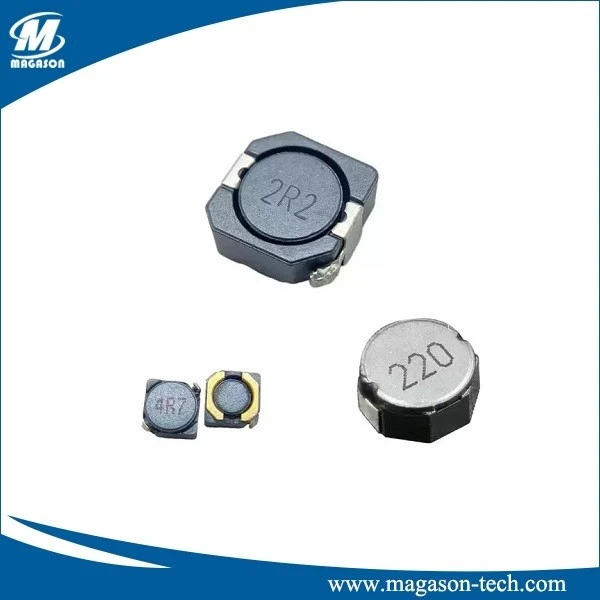

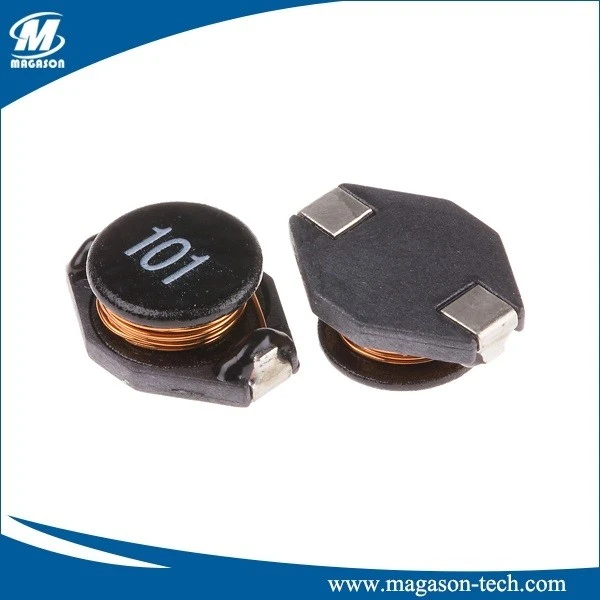

Kada je riječ o odabiru pravih SMD induktora za vašu primjenu, bitno je uzeti u obzir njihove karakteristike magnetske sprege.Induktori s namotanom žicom za površinsku montažusu popularan izbor za mnoge primjene zbog svojih visokih vrijednosti induktiviteta i niskog istosmjernog otpora. Međutim, oni također mogu imati relativno jaka magnetska polja, što može dovesti do povećanog spajanja. S druge strane,Induktori za površinsku montažudolaze u različitim oblicima i veličinama, a neki su dizajnirani da minimiziraju magnetsko spajanje. Također možete istraživatiSMT induktor snageopcije, koje su optimizirane za aplikacije velike snage, a istovremeno zadržavaju dobre magnetske performanse.
Dizajn PCB rasporeda za smanjenje spojnice
Odgovarajući dizajn PCB-a ključan je za kontrolu magnetske sprege između SMD induktora. Prilikom postavljanja induktora na PCB, svakako slijedite nekoliko ključnih smjernica. Prvo, držite induktore podalje od drugih osjetljivih komponenti, kao što su kondenzatori i otpornici. To može spriječiti da neželjene magnetske smetnje utječu na rad ovih komponenti.
Također možete učinkovito koristiti uzemljene ravnine i energetske ravnine za smanjenje magnetske sprege. Ploče za uzemljenje mogu djelovati kao štitovi, blokirajući linije magnetskog polja i osiguravajući put niske impedancije za povratnu struju. Planeri napajanja također mogu pomoći u ravnomjernoj raspodjeli snage i smanjiti elektromagnetske smetnje.
Usmjeravanje tragova na PCB-u još je jedan važan aspekt smanjenja magnetske sprege. Izbjegavajte pokretanje tragova paralelno s induktorima jer to može povećati magnetsku spregu između tragova i induktora. Umjesto toga, pokušajte usmjeriti tragove okomito na induktore ili pod kutom.
Ispitivanje i provjera
Nakon što provedete mjere za kontrolu magnetske sprege, važno je testirati i provjeriti izvedbu vašeg strujnog kruga. Možete koristiti ispitnu opremu kao što su mrežni analizatori i analizatori spektra za mjerenje magnetske sprege između induktora i ukupne izvedbe vašeg kruga. Provođenjem ovih testova možete identificirati sve preostale probleme i napraviti daljnje prilagodbe kako biste poboljšali performanse vašeg strujnog kruga.
Zaključno, kontrola magnetske sprege između SMD induktora ključna je za osiguravanje pravilne izvedbe vaših krugova. Razumijevanjem čimbenika koji utječu na magnetsko spajanje i provedbom odgovarajućih mjera, kao što su pravilan razmak, orijentacija, zaštita i dizajn rasporeda PCB-a, možete minimizirati smetnje i poboljšati učinkovitost svojih krugova.
Ako ste zainteresirani za kupnju visokokvalitetnih SMD induktora za svoje projekte ili ako imate bilo kakvih pitanja o magnetskoj sprezi ili drugim tehničkim aspektima, slobodno nam se obratite. Ovdje smo da vam pomognemo pronaći najbolja rješenja za vaše potrebe.
Reference
- Inženjering elektromagnetske kompatibilnosti Henryja W. Otta
- Dizajn i raspored tiskanih ploča Mark I. Montrose
