Kao iskusan dobavljač jezgri od željeznog praha, iz prve sam ruke svjedočio značajnoj ulozi koju jakost magnetskog polja igra u određivanju performansi ovih bitnih komponenti. U ovom blogu istražit ću zamršeni odnos između jakosti magnetskog polja i performansi jezgri od željeznog praha, bacajući svjetlo na to kako ovaj čimbenik utječe na različite primjene i zašto je važan vama kao potencijalnom kupcu.
Razumijevanje jezgri željeznog praha
Jezgre od željeznog praha vrsta su magnetskog materijala koji se široko koristi u elektroničkim uređajima i energetskim sustavima. Izrađuju se zbijanjem čestica željeznog praha zajedno pod visokim pritiskom, stvarajući jezgru s jedinstvenim magnetskim svojstvima. Ove jezgre su popularne zbog svoje visoke gustoće toka zasićenja, niske cijene i izvrsnih karakteristika istosmjernog prednapona, što ih čini prikladnima za širok raspon primjena, uključujući izvore napajanja, induktore i transformatore.
Uloga jakosti magnetskog polja
Snaga magnetskog polja, često označena kao H, mjera je intenziteta magnetskog polja u određenoj točki. Obično se mjeri u amperima po metru (A/m). U kontekstu jezgri od željeznog praha, jakost magnetskog polja može imati dubok utjecaj na njihovu izvedbu.
Gustoća toka zasićenja
Jedan od najkritičnijih parametara izvedbe jezgre od željeznog praha je gustoća toka zasićenja (Bs). Zasićenje se događa kada jezgra više ne može povećati svoju gustoću magnetskog toka kao odgovor na povećanje jakosti magnetskog polja. Kada se to dogodi, jezgra gubi sposobnost učinkovitog pohranjivanja magnetske energije, što dovodi do povećanih gubitaka jezgre i smanjenih performansi.
Gustoća toka zasićenja jezgre željeznog praha izravno je povezana s jakošću magnetskog polja. Kako se jakost magnetskog polja povećava, gustoća toka u jezgri također raste sve dok ne dosegne svoju točku zasićenja. Stoga je razumijevanje jakosti magnetskog polja u vašoj aplikaciji ključno kako biste osigurali da jezgra ne dođe do zasićenja u normalnim radnim uvjetima.
Propusnost
Propusnost (μ) još je jedno važno svojstvo jezgri željeznog praha, koje mjeri njihovu sposobnost da podrže stvaranje magnetskog polja unutar materijala. Permeabilnost jezgre željeznog praha nije konstantna, već varira s jakošću magnetskog polja.
Pri niskim jakostima magnetskog polja, propusnost jezgre željeznog praha je relativno visoka, što omogućuje učinkovito skladištenje i prijenos energije. Međutim, kako se jakost magnetskog polja povećava, permeabilnost se počinje smanjivati zbog poravnanja magnetskih domena unutar jezgre. Ovaj fenomen, poznat kao magnetsko zasićenje, može značajno utjecati na performanse jezgre u aplikacijama gdje su prisutna visoka magnetska polja.
Gubici jezgre
Gubici u jezgri još su jedan kritični čimbenik koji treba uzeti u obzir pri procjeni učinka jezgri od željeznog praha. Ovi gubici nastaju zbog histereze i učinaka vrtložnih struja u materijalu jezgre.
Gubitak histereze je energija koja se rasipa kao toplina kada se magnetske domene u materijalu jezgre opetovano poravnavaju i preusmjeravaju kao odgovor na promjenjivo magnetsko polje. Gubitak vrtložne struje, s druge strane, uzrokovan je protokom induciranih struja unutar materijala jezgre zbog promjenjivog magnetskog polja.
Jačina magnetskog polja može imati značajan utjecaj i na histerezu i na gubitke vrtložnih struja. Kako se jakost magnetskog polja povećava, gubitak na histerezi se povećava zbog povećane energije potrebne za preusmjeravanje magnetskih domena. Dodatno, veće jakosti magnetskog polja također mogu dovesti do povećanih gubitaka vrtložnih struja, posebno u jezgrama s visokom električnom vodljivošću.
Primjene i razmatranja
Utjecaj jakosti magnetskog polja na rad jezgri od željeznog praha varira ovisno o specifičnoj primjeni. Evo nekih uobičajenih primjena i razmatranja u vezi s jakošću magnetskog polja:
Napajanja
U primjenama napajanja, jezgre od željeznog praha često se koriste u induktorima i transformatorima za pohranu i prijenos energije. Snaga magnetskog polja u ovim primjenama može biti relativno visoka, posebno tijekom sklopnih operacija. Stoga je bitno odabrati jezgru od željeznog praha s visokom gustoćom toka zasićenja i malim gubicima u jezgri kako bi se osigurao učinkovit rad i pouzdan rad.

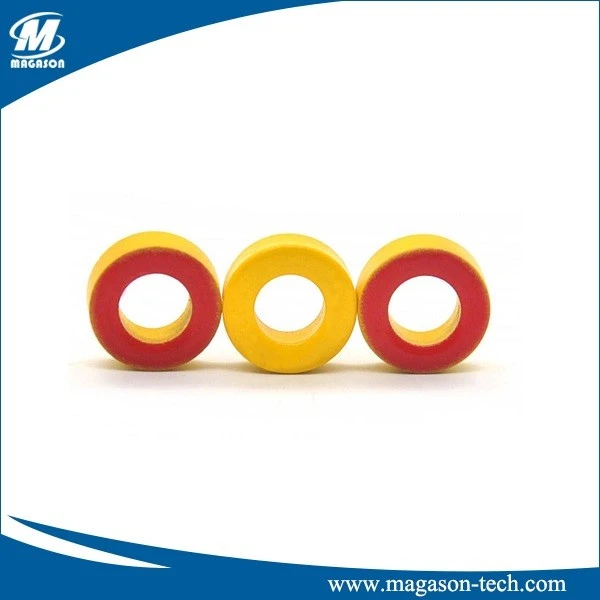

NašeJezgra toroida od željeznog prahaje izvrstan izbor za aplikacije napajanja, nudeći visoku gustoću toka zasićenja, niske gubitke u jezgri i izvrsne karakteristike istosmjernog prednapona. Sa širokim rasponom vrijednosti induktivnosti i dostupnih veličina jezgri, naše toroidne jezgre od željeznog praha mogu se prilagoditi kako bi zadovoljile specifične zahtjeve vašeg dizajna napajanja.
Filteri
Jezgre od željeznog praha također se često koriste u filtrima za uklanjanje neželjene buke i smetnji električnih signala. U primjenama filtara, jakost magnetskog polja obično je niža u usporedbi s primjenama napajanja. Međutim, propusnost jezgre još uvijek može imati značajan utjecaj na performanse filtra.
Jezgra visoke propusnosti može pružiti bolju induktivnost i učinak filtra na niskim frekvencijama, dok jezgra niske propusnosti može biti prikladnija za visokofrekventne primjene. NašeJezgra žuto-bijelog toroidanudi uravnoteženu kombinaciju propusnosti i gustoće toka zasićenja, što ga čini idealnim izborom za primjene filtera u širokom rasponu frekvencija.
Induktori za sklopne pretvarače
Prekidački pretvarači naširoko se koriste u modernim elektroničkim uređajima za učinkovito pretvaranje jedne razine napona u drugu. Jezgre od željeznog praha često se koriste u induktorima sklopnih pretvarača zbog svoje visoke gustoće toka zasićenja i niske cijene.

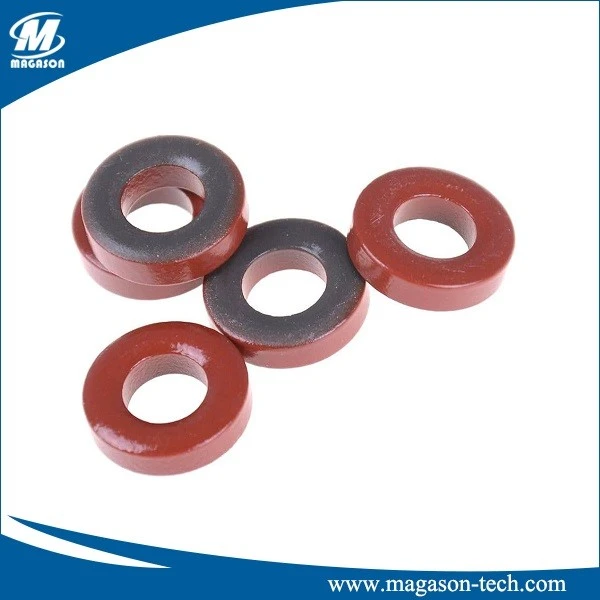

U aplikacijama sklopnog pretvarača, jakost magnetskog polja može značajno varirati ovisno o frekvenciji prebacivanja, struji opterećenja i razinama ulaznog/izlaznog napona. Stoga je ključno odabrati jezgru od željeznog praha s gustoćom toka zasićenja i propusnošću koja može podnijeti očekivanu jakost magnetskog polja bez zasićenja ili uzrokovanja prekomjernih gubitaka u jezgri. NašeToroidi od željeznog prahadizajnirani su za pružanje pouzdanih performansi u aplikacijama sklopnih pretvarača, nudeći visoku gustoću toka zasićenja, niske gubitke u jezgri i izvrsnu toplinsku stabilnost.
Kako odabrati pravu jezgru željeznog praha
Prilikom odabira jezgre od željeznog praha za vašu primjenu, važno je uzeti u obzir snagu magnetskog polja i njegov utjecaj na performanse jezgre. Evo nekoliko koraka koji će vam pomoći da odaberete pravu jezgru:
- Odredite jakost magnetskog polja: Izračunajte ili procijenite maksimalnu jakost magnetskog polja koju će jezgra iskusiti u vašoj aplikaciji. To će vam pomoći da odaberete jezgru s dovoljnom gustoćom toka zasićenja kako biste izbjegli zasićenje.
- Uzmite u obzir propusnost: Ovisno o vašim zahtjevima primjene, odaberite jezgru odgovarajuće propusnosti. Jezgra visoke propusnosti može pružiti bolju induktivnost i performanse na niskim frekvencijama, dok jezgra niske propusnosti može biti prikladnija za visokofrekventne primjene.
- Procijenite gubitke jezgre: Gubici jezgre mogu značajno utjecati na učinkovitost i pouzdanost vaše aplikacije. Odaberite jezgru s malim gubicima u jezgri kako biste smanjili rasipanje energije i stvaranje topline.
- Provjerite temperaturnu stabilnost: Na rad jezgri od željeznog praha mogu utjecati promjene temperature. Obavezno odaberite jezgru s dobrom toplinskom stabilnošću kako biste osigurali pouzdan rad u širokom temperaturnom rasponu.
Kontaktirajte nas za svoje potrebe za jezgrom željeznog praha
Ako tražite visokokvalitetne jezgre željeznog praha za svoj sljedeći projekt, naša tvrtka je tu da vam pomogne. Kao vodeći dobavljač magnetskih komponenti, nudimo širok raspon jezgri od željeznog praha s različitim specifikacijama i karakteristikama performansi kako bismo zadovoljili vaše specifične zahtjeve.
Naš tim iskusnih inženjera može pružiti tehničku podršku i smjernice kako bi vam pomogao odabrati pravu jezgru za svoju aplikaciju. Bez obzira trebate li standardnu jezgru ili prilagođeno rješenje, imamo stručnost i resurse za isporuku najboljih proizvoda i usluga.
Nemojte se ustručavati kontaktirati nas kako bismo razgovarali o vašim potrebama za Iron Powder Core. Radujemo se partnerstvu s vama u postizanju vaših projektnih ciljeva.
Reference
- [1] "Magnetski materijali i njihova primjena" Richarda C. O'Handleya
- [2] "Power Electronics: Converters, Applications, and Design" Ned Mohan, Tore M. Undeland i William P. Robbins
