Kako optimizirati dizajn kruga pomoću jezgre od željeznog praha
Kao dobavljač jezgre od željeznog praha, iz prve sam ruke svjedočio ključnoj ulozi koju ove jezgre imaju u dizajnu sklopova. Jezgre od željeznog praha poznate su po svojim izvrsnim magnetskim svojstvima, visokoj gustoći toka zasićenja i malim gubicima u jezgri, što ih čini idealnim izborom za širok raspon primjena, od izvora napajanja do induktora. U ovom blogu podijelit ću neke uvide o tome kako optimizirati dizajn sklopova pomoću jezgri od željeznog praha.
Razumijevanje osnova jezgre željeznog praha
Prije nego što se zadubimo u strategije optimizacije, bitno je razumjeti temeljne karakteristike jezgri od željeznog praha. Jezgre željeznog praha izrađuju se zbijanjem čestica željeznog praha zajedno s izolacijskim vezivom. Ova jedinstvena struktura daje im nekoliko prednosti u odnosu na druge vrste magnetskih jezgri.
Jedna od ključnih značajki jezgri željeznog praha je njihov raspodijeljeni zračni raspor. Za razliku od tradicionalnih laminiranih jezgri, koje imaju diskretan zračni raspor, zračni raspor u jezgrama od željeznog praha raspoređen je kroz materijal jezgre. Ovaj raspoređeni zračni raspor pomaže smanjiti vršnu gustoću magnetskog toka, što zauzvrat smanjuje gubitke u jezgri i poboljšava performanse induktora.
Još jedna prednost jezgri od željeznog praha je njihova visoka gustoća toka zasićenja. Gustoća toka zasićenja najveća je gustoća magnetskog toka koju jezgra može podnijeti prije nego što počne zasićenje. Jezgre od željeznog praha imaju relativno visoku gustoću toka zasićenja, što znači da mogu podnijeti velike struje bez zasićenja. To ih čini prikladnima za primjene gdje je potrebno rukovanje velikom strujom, kao što su napajanja i DC-DC pretvarači.
Odabir prave jezgre željeznog praha
Prvi korak u optimiziranju dizajna strujnog kruga pomoću jezgri od željeznog praha je odabir prave jezgre za aplikaciju. Postoji nekoliko čimbenika koje treba uzeti u obzir pri odabiru jezgre od željeznog praha, uključujući materijal jezgre, oblik, veličinu i propusnost.
Materijal jezgre:Jezgre od željeznog praha dostupne su u različitim materijalima, a svaki ima svoja jedinstvena svojstva. Najčešći materijali koji se koriste za jezgre željeznog praha su karbonilno željezo, sendust i visoko fluks. Jezgre od karbonilnog željeza imaju visoku propusnost i niske gubitke u jezgri, što ih čini prikladnima za primjene gdje je potrebna visoka induktivnost. Sendust jezgre imaju visoku gustoću toka zasićenja i niske gubitke u jezgri, što ih čini prikladnima za primjene gdje je potrebno rukovanje velikom strujom. Jezgre s visokim protokom imaju visoku gustoću protoka zasićenja i visoku propusnost, što ih čini prikladnima za primjene gdje su potrebni i rukovanje velikom strujom i visoka induktivnost.
Oblik i veličina:Jezgre od željeznog praha dostupne su u različitim oblicima i veličinama, uključujući toroide, E-jezgre i lončaste jezgre. Oblik i veličina jezgre ovisit će o zahtjevima primjene. Toroidalne jezgre najčešći su oblik koji se koristi za jezgre od željeznog praha jer imaju visoku magnetsku učinkovitost i niske elektromagnetske smetnje. E-jezgre i potporne jezgre također se koriste u nekim primjenama, posebno tamo gdje je potreban kompaktniji dizajn.
Propusnost:Permeabilnost je mjera koliko lako magnetsko polje može proći kroz materijal jezgre. Jezgre od željeznog praha dostupne su u različitim propusnostima, u rasponu od niske do visoke. Propusnost jezgre ovisit će o zahtjevima primjene. Jezgre niske propusnosti prikladne su za primjene gdje je potrebna velika struja, dok su jezgre visoke propusnosti prikladne za primjene gdje je potrebna visoka induktivnost.
Projektiranje induktora
Nakon što ste odabrali pravu jezgru željeznog praha za aplikaciju, sljedeći korak je dizajn induktora. Dizajn induktora ovisit će o zahtjevima primjene, uključujući vrijednost induktiviteta, nazivnu struju i frekvenciju.
Vrijednost induktiviteta:Vrijednost induktiviteta induktora određena je brojem zavoja žice na jezgri, površinom poprečnog presjeka jezgre i propusnošću materijala jezgre. Formula za izračunavanje induktiviteta induktora je:
L = (μ₀ * μᵣ * N² * A) / l
gdje je L induktivitet u henrijima, μ₀ propusnost slobodnog prostora (4π x 10⁻⁷ H/m), μᵣ relativna propusnost materijala jezgre, N je broj zavoja žice na jezgri, A je površina poprečnog presjeka jezgre u kvadratnim metrima, a l je duljina magnetskog puta u metrima.
Trenutna ocjena:Nazivna struja induktora određena je maksimalnom strujom koju induktor može podnijeti bez zasićenja. Strujna vrijednost induktora ovisit će o materijalu jezgre, obliku, veličini i propusnosti. Kako bi se osiguralo da induktor ne dođe do zasićenja, važno je odabrati jezgru s visokom gustoćom toka zasićenja i dizajnirati induktor s odgovarajućim brojem zavoja žice.
Frekvencija:Učestalost primjene također će utjecati na dizajn induktora. Na visokim frekvencijama, gubici jezgre induktora će se povećati, što može smanjiti učinkovitost kruga. Kako bi se smanjili gubici u jezgri pri visokim frekvencijama, važno je odabrati jezgru s malim gubicima u jezgri i dizajnirati induktor s odgovarajućim brojem zavoja žice.
Optimiziranje dizajna strujnog kruga
Osim odabira prave jezgre od željeznog praha i projektiranja induktora, postoji nekoliko drugih čimbenika koje treba uzeti u obzir pri optimizaciji dizajna kruga pomoću jezgri od željeznog praha. Ovi čimbenici uključuju tehniku namotavanja, izolacijski materijal i metodu hlađenja.
Tehnika namotavanja:Tehnika namotavanja koja se koristi za namotavanje žice na jezgru može imati značajan utjecaj na performanse induktora. Dostupno je nekoliko tehnika namatanja, uključujući jednoslojno namatanje, višeslojno namatanje i bifilarno namatanje. Jednoslojno namatanje je najjednostavnija i najčešća tehnika namotavanja, ali ima relativno nizak induktivitet po jedinici duljine. Višeslojno namatanje je složenija tehnika namatanja koja može postići veći induktivitet po jedinici duljine, ali također ima veći kapacitet između slojeva. Bifilarno namatanje je posebna tehnika namotavanja koja može smanjiti kapacitet između slojeva i poboljšati rad induktora na visokim frekvencijama.
Izolacijski materijal:Izolacijski materijal koji se koristi za izolaciju žice na jezgri također može imati značajan utjecaj na performanse induktora. Dostupno je nekoliko izolacijskih materijala, uključujući emajl, poliester i poliimid. Emajl je najčešći izolacijski materijal koji se koristi za žice, ali ima relativno nisku temperaturnu ocjenu. Poliester i poliimid su skuplji izolacijski materijali, ali imaju višu temperaturnu ocjenu i bolja izolacijska svojstva.
Metoda hlađenja:Metoda hlađenja koja se koristi za hlađenje induktora također može imati značajan utjecaj na performanse kruga. Pri velikim strujama induktor može generirati značajnu količinu topline, što može smanjiti učinkovitost kruga i oštetiti komponente. Kako bi se smanjila toplina koju stvara induktor, važno je odabrati jezgru s malim gubicima u jezgri i dizajnirati induktor s odgovarajućim brojem zavoja žice. Osim toga, također je važno koristiti metodu hlađenja, kao što je prisilno hlađenje zrakom ili hlađenje tekućinom, za uklanjanje topline koju stvara induktor.
Zaključak
Optimiziranje dizajna strujnog kruga pomoću jezgri od željeznog praha zahtijeva temeljito razumijevanje materijala jezgre, oblika, veličine i propusnosti, kao i zahtjeva primjene. Odabirom prave jezgre od željeznog praha, projektiranjem induktora i optimiziranjem dizajna strujnog kruga, možete postići strujni krug visokih performansi koji ispunjava vaše zahtjeve primjene.

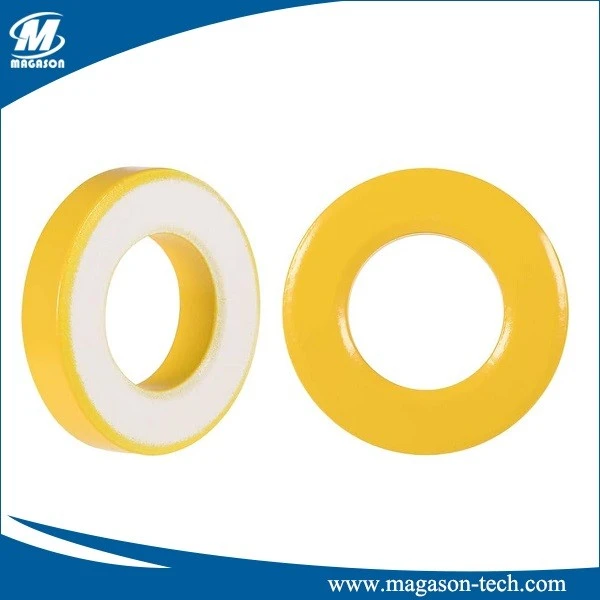

Ako ste zainteresirani saznati više o jezgrama od željeznog praha ili želite razgovarati o vašim posebnim zahtjevima za primjenu, slobodno nas kontaktirajte. Mi smo vodeći dobavljačJezgra toroida od željeznog praha,Toroidi od željeznog praha, iJezgra magnetskog praha, a mi smo posvećeni pružanju proizvoda i usluga najviše kvalitete našim kupcima.
Reference
- "Magnetski materijali i njihova primjena" BD Cullityja i CD Grahama.
- "Priručnik za dizajn induktora" pukovnika Williama T. McLymana.
- "Power Electronics: Converters, Applications, and Design" Ned Mohan, Tore M. Undeland i William P. Robbins.
