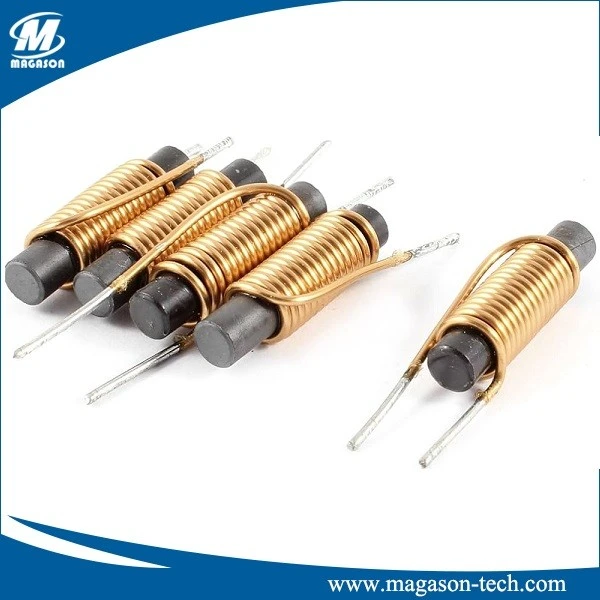

Induktor s jezgrom šipke koji se koristi za blokiranje viših frekvencija tijekom prolaska istosmjerne (DC) i nižih frekvencija izmjenične struje (AC) u električnom krugu. Prigušnica se obično sastoji od svitka izolirane žice često namotane na magnetsku jezgru, iako se neke sastoje od "perle" feritnog materijala u obliku krafne nanizane na žicu. Impedancija prigušnice raste s frekvencijom. Njegov nizak električni otpor propušta i izmjeničnu i istosmjernu struju s malim gubitkom snage, ali njegova reaktancija ograničava količinu propuštene izmjenične struje. Gore se govori o uvođenju zavojnica prigušnice.
Rod Core Inductor je široko i popularan u automobilskoj elektronici, s malom veličinom, glavna prednost je isplativost, visoka induktivnost i mali gubici.
Rod Core Inductor karakterizira visoka mehanička stabilnost i visoka struja zasićenja. Može se primijeniti u teškim radnim uvjetima, s radnom temperaturom ne višom od 150 stupnjeva.
|
Dio Broj |
L u H |
Test Frekv Mhz |
DCR mΩ Maks |
Irms Maks A |
Isat Maks A |
Dimenzije | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| ROD0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| ROD0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| ROD{{0}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| ROD{{0}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| ROD0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| ROD0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| ROD{{0}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| ROD{{0}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| ROD0425-120M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Značajke:
· Visoka strujna sposobnost
· Vrlo pouzdan mehanički dizajn
· Vrlo visoka magnetska zasićenost
·Radna temperatura do +150 stupnjeva
(više temperature ovisno o profilu misije)
UOBIČAJENE PRIMJENE:
· Preklopni regulatori
· Motori
·Pojačala snage
· Napajanja
·Širokopojasno filtriranje
·Tipično za VHF
Primjena:
Široka uporaba u LED svjetlima, adapterima, električnim balastima, prigušivačima, prekidačkim izvorima napajanja, električnim uređajima, digitalnim VCR/LCD pretvaračem, DC-DC pretvaračem
